| Производитель | HERKULES |
| Модель | 2400X10000mm |
| Год выпуска | unbekannt |
| Число оборотов | 1,5 -150 U/min |
| Система управления | konventionell |
| Вес заготовки макс. | 70000 kg |
| Длина точения | 10000 mm |
| Мощность привода | 185 kW |
| Диаметр обработки над станиной | 2400 mm |
| Диаметр точения над суппортом | 2200 mm |
| Диаметр планшайбы | 1600 (2050) mm |
| Главный двигатель | 185 kW |
| Крутящий момент планшайбы | 220000 Nm |
| Быстрая регулировка | : 1250 mm/min |
| Срок поставки | Nach Absprache |
| Цена |
Auf Anfrage |
Maschinenart: Schwerdrehmaschine

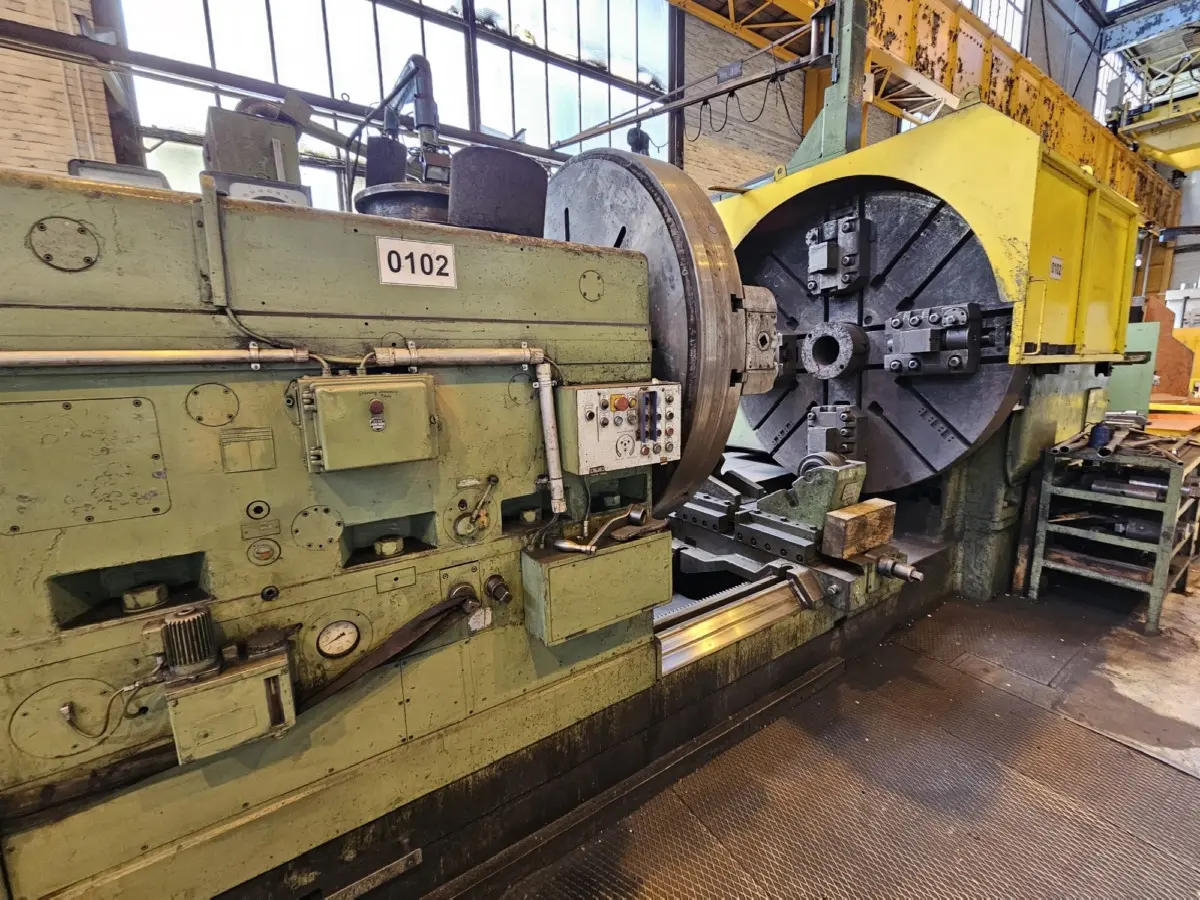

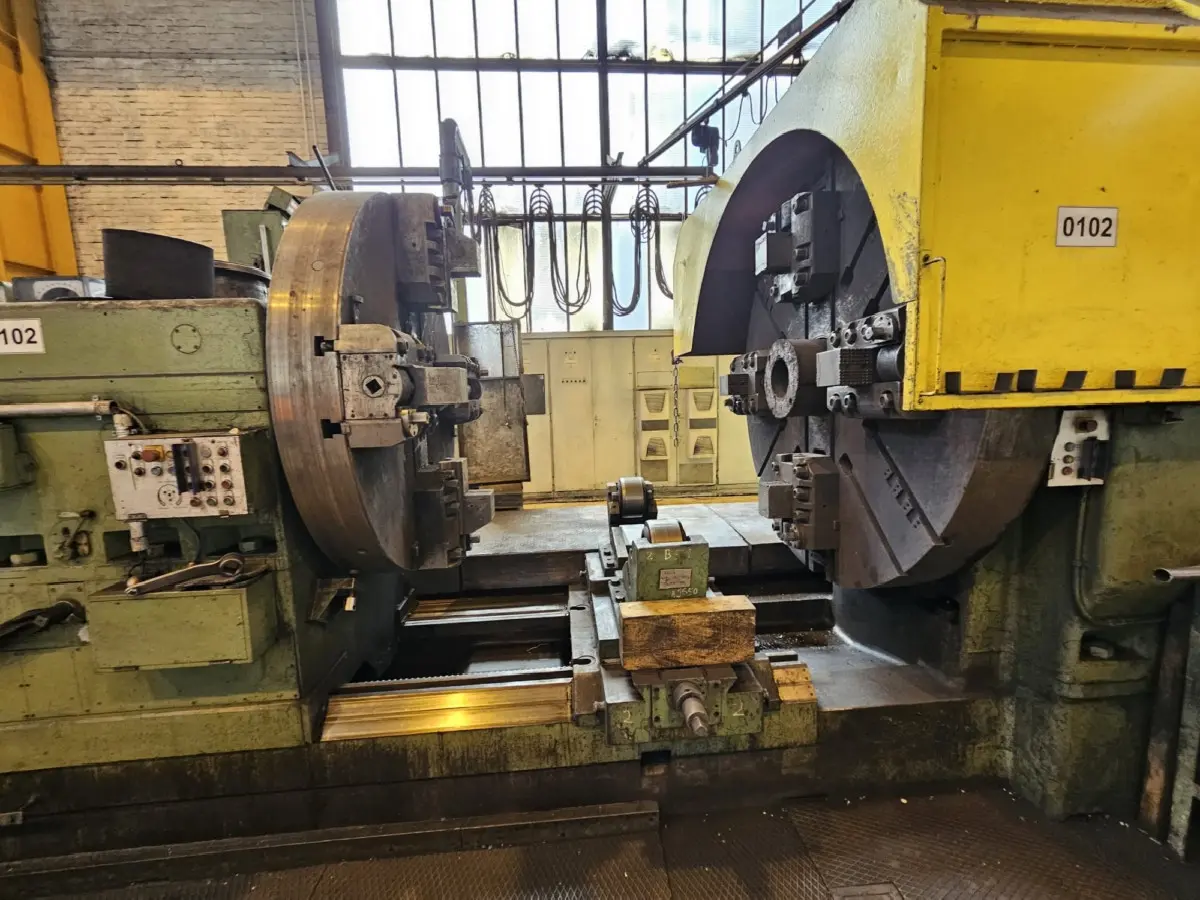

- Planscheibe:
-- Spanndurchmesser in Planscheibe: 300-1600mm mit Spezialklauen bis 2050 mm

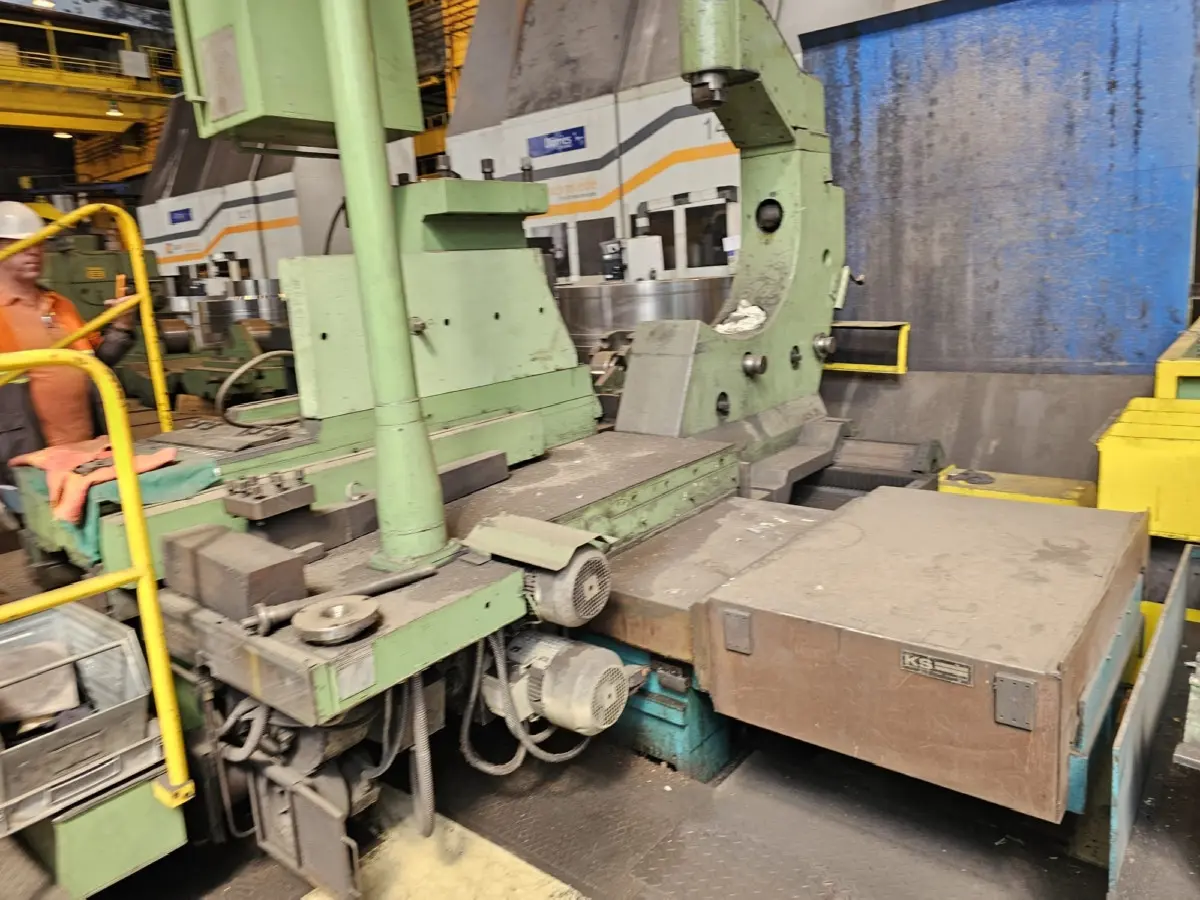

- Reitstock mit Planscheibe:
-- Spanndurchmesser in der Reitstock-Planscheibe: 300 - 1400 mm
-- Durchmesser der Planscheibe (abnehmbar): 1650 mm
-- Flanschkörner-Spitzenwinkel: 70°

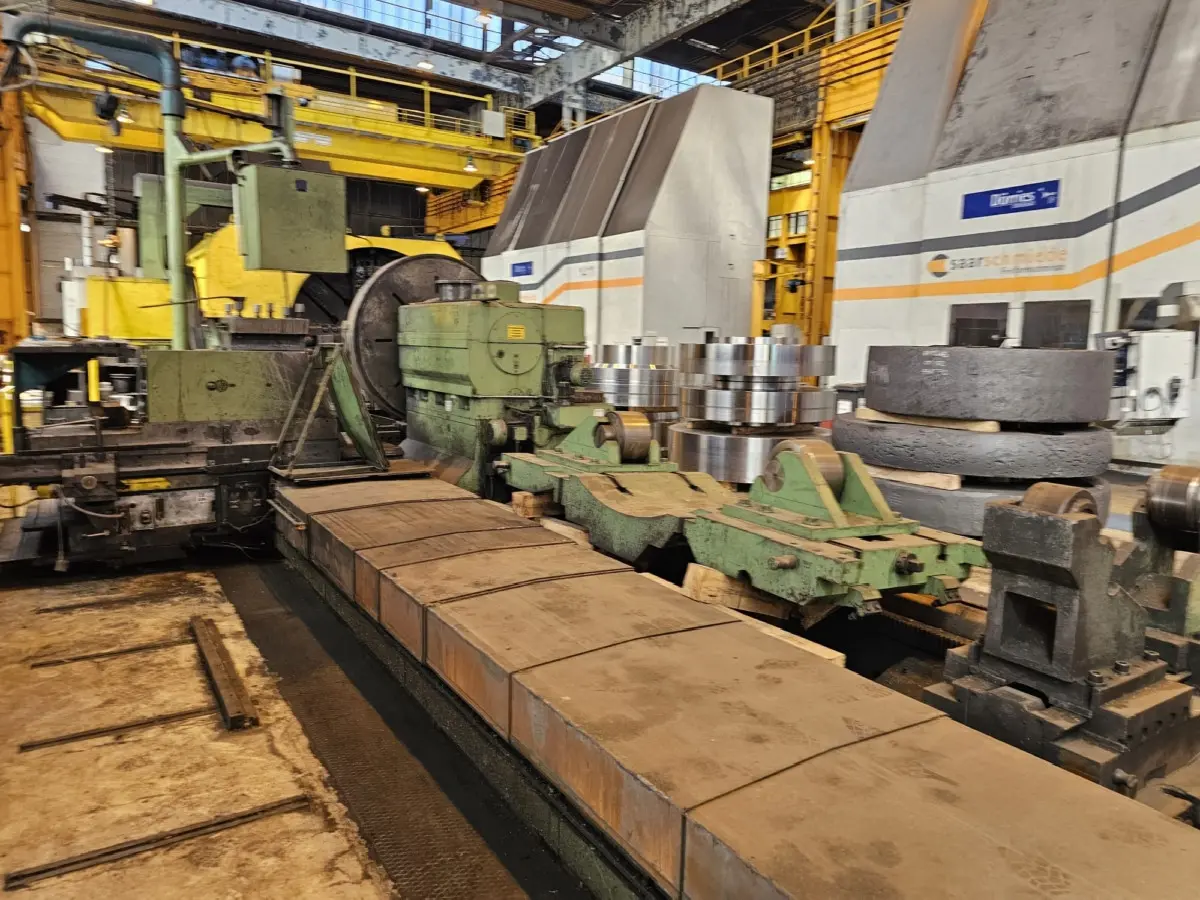

Aufnahme in Rollenböcken: 1000 - 2250 mm
Aufnahme in Rollenlünetten: 300 - 1100 mm
- Supporte
-- Verschiebeweg des Einstechschiebers: 500 mm
-- Verschiebeweg des Planschiebers: 1400 mm
-- Schnellverstellung längs: 2000 mm/min
-- Schnellverstellung plan: 800 mm/min
-- Vorschübe stufenlos, längs: 0,6 - 300 mm/min
-- Vorschübe stufenlos, plan: 0,3 - 120 mm/min
-- max. Schnittkraft am Support: 20000 kg
- Sondereinrichtungen
-- Kopiereinrichtung für ersten Support
Kopierlänge 8500 mm
max. Kopiertiefe in einem Zug 500 mm
-- Ausbohreinrichtung: Ausbohrstange 460 x 390 mm
Bohrdurchmesser 600 - 1000 mm
größte Bohrtiefe in einem Zug 2700 mm
Bei Ks von 200 kp/mm² - s max. = 1,5 mm/U
a = max. Spanquerschnitt 30 mm² bei Ausladung von 1000 mm
mit zunehmender Bohrtiefe verringerter Spanquerschnitt
-- Ein Leitlineal zum Kegeldrehen, Einstellwinkel bis 8° und einer größten
Kegellänge (in einem Zug) von 2000 mm, Einstellgenauigkeit ± 5 Minuten.
-- Ein Leitlineal zum Kegeldrehen, Einstellwinkel bis 15° und einer größten
Kegellänge (in einem Zug) von 1000 mm, Einstellgenauigkeit ± 5 Minuten.
-- Ein Untersatz für Gleitbackenlünetten der Rundschleifmaschine 3401.
-- 125 kg Hilfskran an Spindelkasten.
