| Производитель | Index |
| Модель | ABC Speed Line |
| Год выпуска | 2003 |
| Система управления | 840 D Siemens |
| Перемещение по оси X | 81 mm |
| Перемещение по оси Z | 80 mm |
| Усилие сервопривода | 5500 N |
| Ускоренный ход | 24 m/min |
| Диаметр обработки | 36 mm |
| Система управления | CNC |
| Масса машины | 2,5 t |
| Инструмент с приводом | mit Zylinderschaft Ø25 (in zwei Positionen por Station |
| Длина точения | 280 mm |
| Главный шпиндель | mit . Druckspannzange Ø42 oder 3-Backen-Greiferfutter für Innen- |
| Габариты | 6,0 x 2,0 x 2,0 m |
| Скоростная подача X | 16 m/min |
| Скоростная подача Z | 24 m/min |
| Мощность привода - фрез. шпиндель | 5000 kW |
| Мощность привода шпинделя | 3,3 kW |
| Число оборотов ведущего шпинделя | 6300 U/min |
| Количество инструментов в револьвере 1 | 8 |
| Количество инструментов в револьвере 2 | 6 |
| Срок поставки | sofort |
| Револьвер 1 | Scheibenrevolver |
| Револьвер 2 | Schwalbenschwanz |
| Система инструмента | DIN 69 880 / 25mm |
| Цена |
Auf Anfrage |
| Технические данные | : |
Maschinenart: CNC Dreh- und Fräszentrum

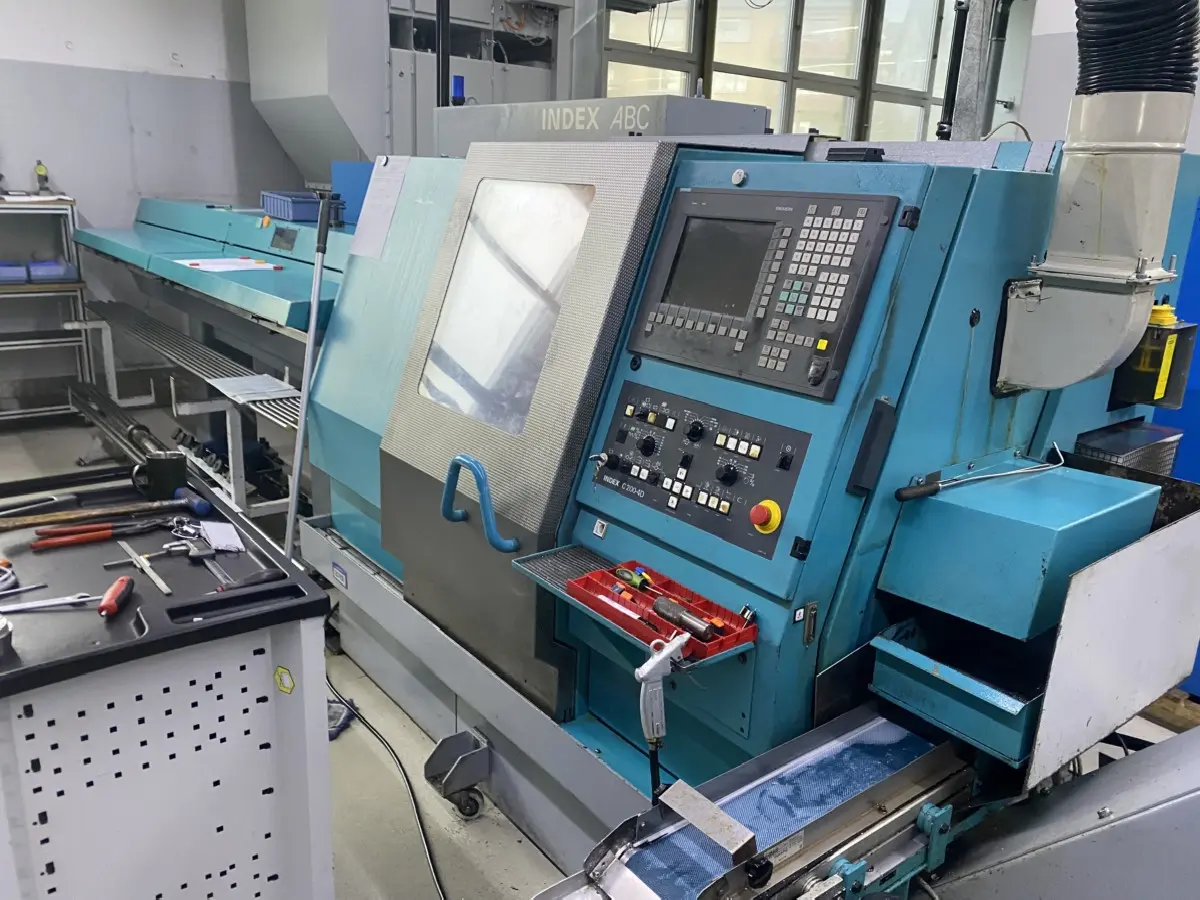

Die INDEX ABC-Maschine ist eine kompakte Drehmaschine für Kurzdrehteile aus
Stangenmaterial.
Sie ist in Schrägbettbauart mit zwei unabhänigigen Revolvern ausgeführt.
Der obenliegende Revolver ist vorwiegend zur Innenbearbeitung und
abstichseitiger Bearbeitung vorgesehen, während der untere Revolver die
Außenbearbeitung übernimmt.
Die Revolveranordnung ermöglicht kollisionssicheres Arbeiten und einfache
Programmierung bei hoher Werkzeugverfügbarkeit.
Der große Freiraum im Arbeitsraum ermöglicht einen günstigen Spänefall

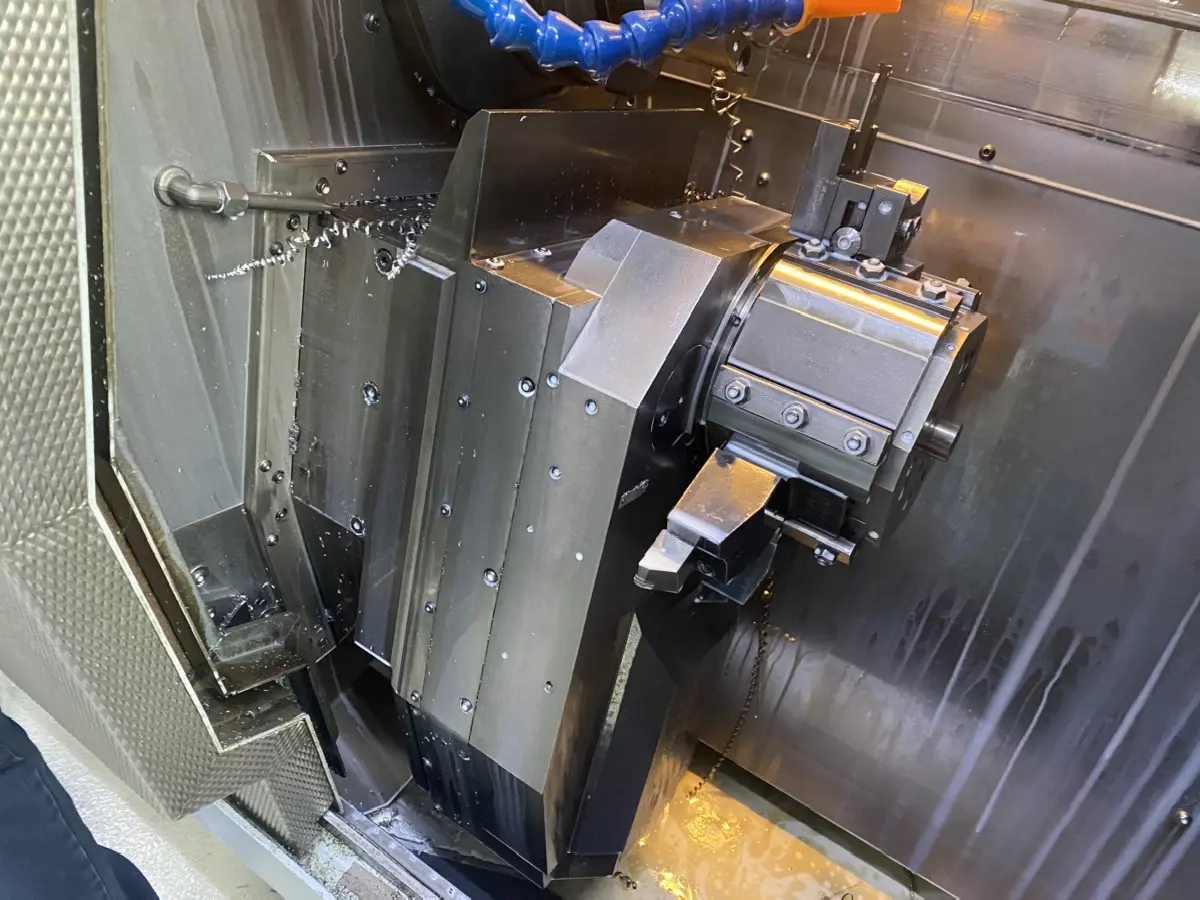

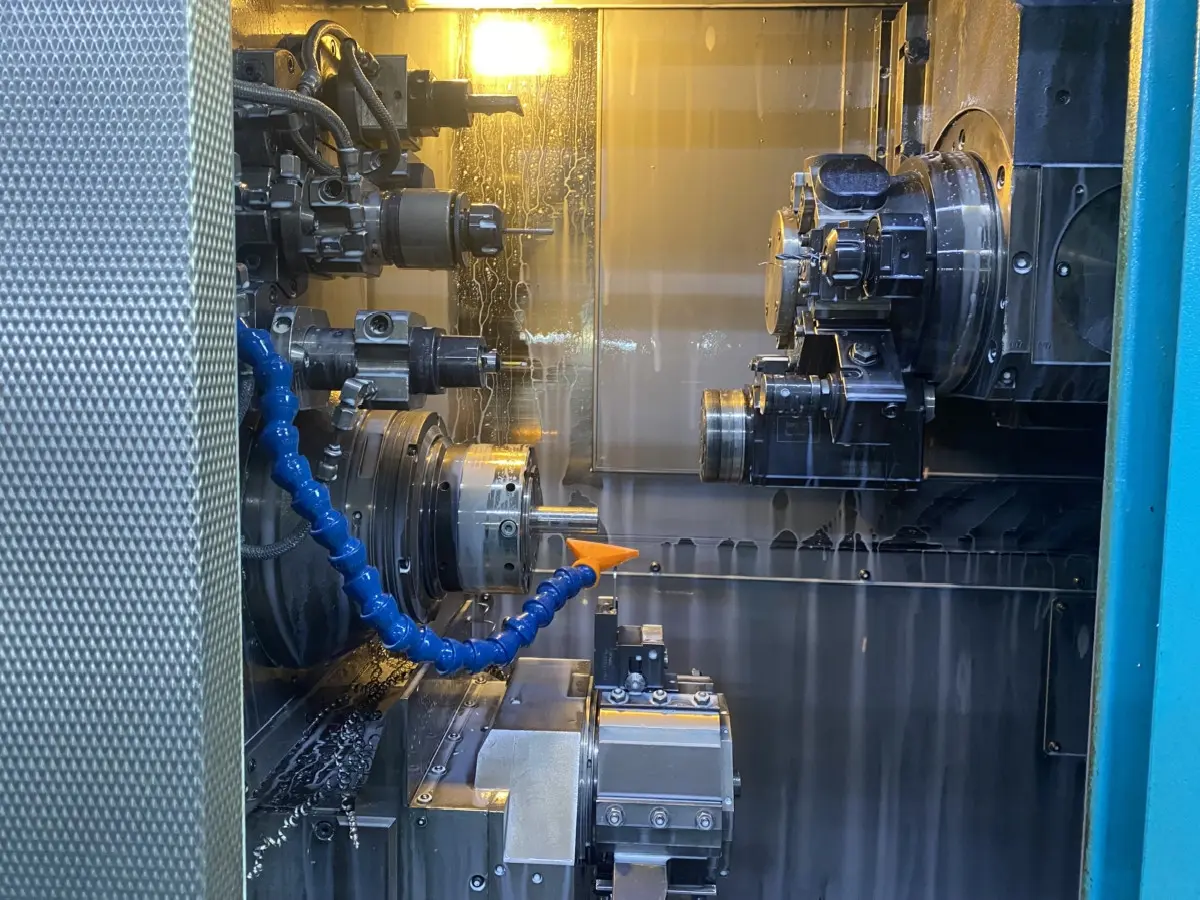

Der Arbeitsraum besteht aus zwei Revolver:
"Revolver 1"
- Scheibenrevolver mit 7 radial angeordneten Werkzeugaufnahmen Ø 25 mm DIN
69880 und einer Aufnahme für die verstärkte Synchronspindel auf Revolverstation
8. Mit einem Ausgleichshalter können auch Werkzeuge mit 1" Aufnahmen eingesetzt
werden. Der Revolverkopf ist für das V-Leistensystem vorbereitet.
- Synchronspindel zur Rückseitenbearbeitung, zeitgleiche Parallelbearbeitung
und Außenspannung. Backenhub 0,6 mm. Spanndurchmesser (außen) 75 mm.
- Hinterbohr-Einrichtung.
Ausgehend von der Arbeitsspindelmitte in Uhrzeigerrichtung, sind 3 stationäre
Hinterrbohrwerkzeuge angeordnet. Diese befinden sich im Teilkreis der
Synchronspindel. Die Rückseitenbearbeitung erfolgt simultan zur Bearbeitung an
der Arbeitsspindel. Zusätzlich können zwei weitere Werkzeuge eingesetzt werden,
können mit einem Werkzuegantrieb ausgerüstet werden.
"Revolver 2"
- Revolver mit 6 symetrischen Schwalbenschwanz-Aufnahmen und pro Station mit
je 2 Aufnahmebohrungen für Zylinderschaft.
Es können folgende Werkzeugsysteme verwendet werden.
- feststehende Werkzeuge die in Z-Richtung verschiebbar sind
einsetzbar)
- inklusive Stangenlader LM 3200 -
- Werkstoffstangendurchmesser: (Ø 25 / Ø 36 / Ø 52)-
--> rund Ø 8 - 25,4 / 8 - 36 / 8 - 52 mm
--> vierkant SW Ø 6 - 14 / 6 - 20 / 6 - 20 mm
--> sechskant SW Ø 7 - 22 / 7 - 30 / 7 - 41 mm
--> Achtkant SW Ø 7 - 22 / 7 - 32 / 7 - 40 mm
--> Stangenlänge max. 3200 mm
--> ab Stangen Ø 25 mm, min. 2.500 mm
--> bis Stangen Ø 25 mm, min. 1.500 mm
--> Stangenauflage = ca. 300 = 6 Stangen Ø 52 mm
Masse (Stangenlader) = 700 kg
