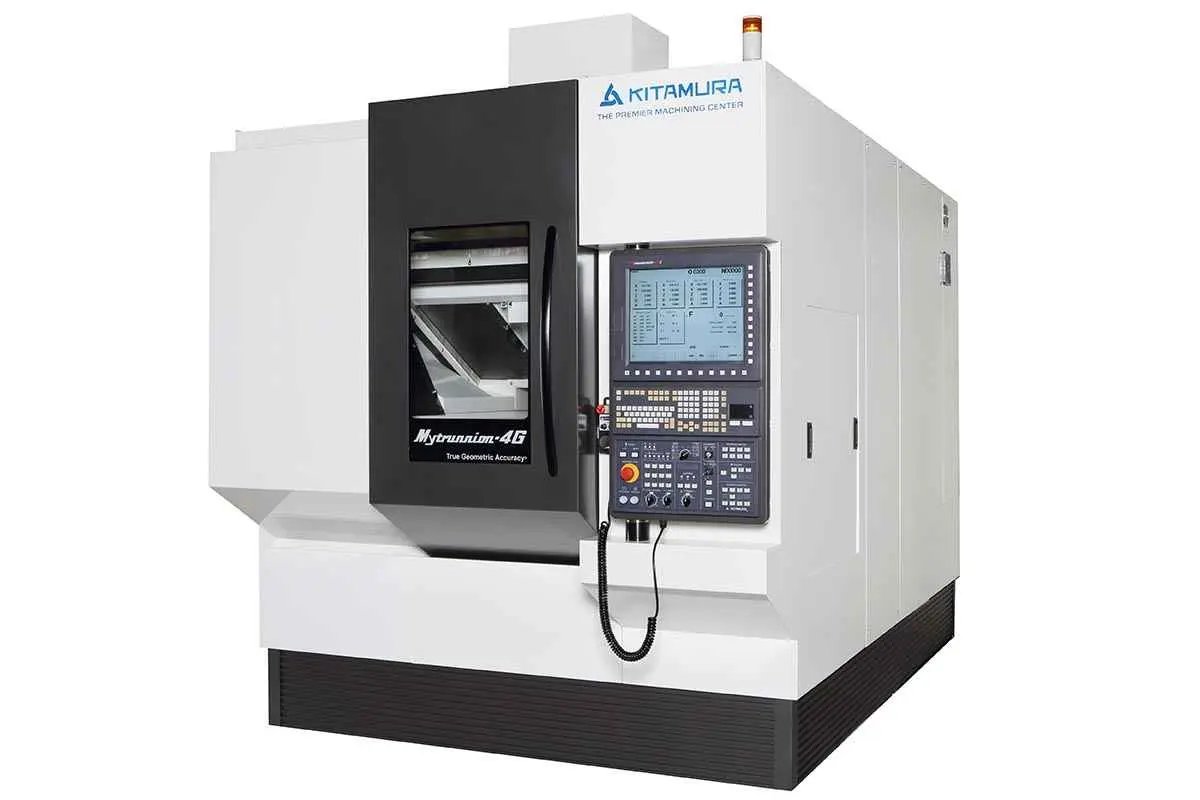

Обрабатывающий центр - универсальный KITAMURA MY 4G 5-Осей, г.в. 2021

Спецификации
Стол
Ширина T-образных пазов x Количество 12 мм x 8
Инкремент стола 4. и 5. ось 0,0001 градуса
Максимальный диаметр обрабатываемой детали Ø 550 мм
Максимальная высота обрабатываемой детали 400 мм

Ходы
Ход оси A 150 градусов (-120 до 30)
Ход оси C 0 до 360 градусов - полноценная 5-ая ось
Расстояние от поверхности стола до носа шпинделя (A=0) 150 до 650 мм

Шпиндель
Привод Прямой привод
Мощность шпинделя 15 кВт (20 л.с.) переменного тока/10 мин. / 7,5 кВт (10 л.с.) переменного тока

Быстрые перемещения
Быстроходные перемещения X, Y 50 м/мин.
Быстроходное перемещение Z 25 м/мин. | 24 000 мм/мин
Быстроходные перемещения A, C 18 000 градусов/мин. (50 об/мин.)
Скорость подачи 24 м/мин.

Инструментальный магазин
Количество инструментальных позиций 50 инструментов
Предварительный выбор инструмента Хаотическое размещение или фиксированная кодировка места
Держатель инструмента CT (BT) 40 (возможна опция HSK-A63)
Максимальный размер инструмента ø 75 / ø 150 мм
Максимальная длина инструмента 300 мм
Максимальный вес инструмента 10 кг

Время смены инструмента –
От инструмента к инструменту 5,9 сек
От заготовки к заготовке не менее 9,4 сек

Электропараметры
Потребляемая мощность 45 кВА, 200 В переменного тока, 3 фазы
Потребность в воздухе 0,5 МПа, 350 л/мин

Габариты станка
Пространство (Д x Ш) 3 725 × 2 196 мм
Высота станка 2 876,3 мм
Высота стола 750 мм
