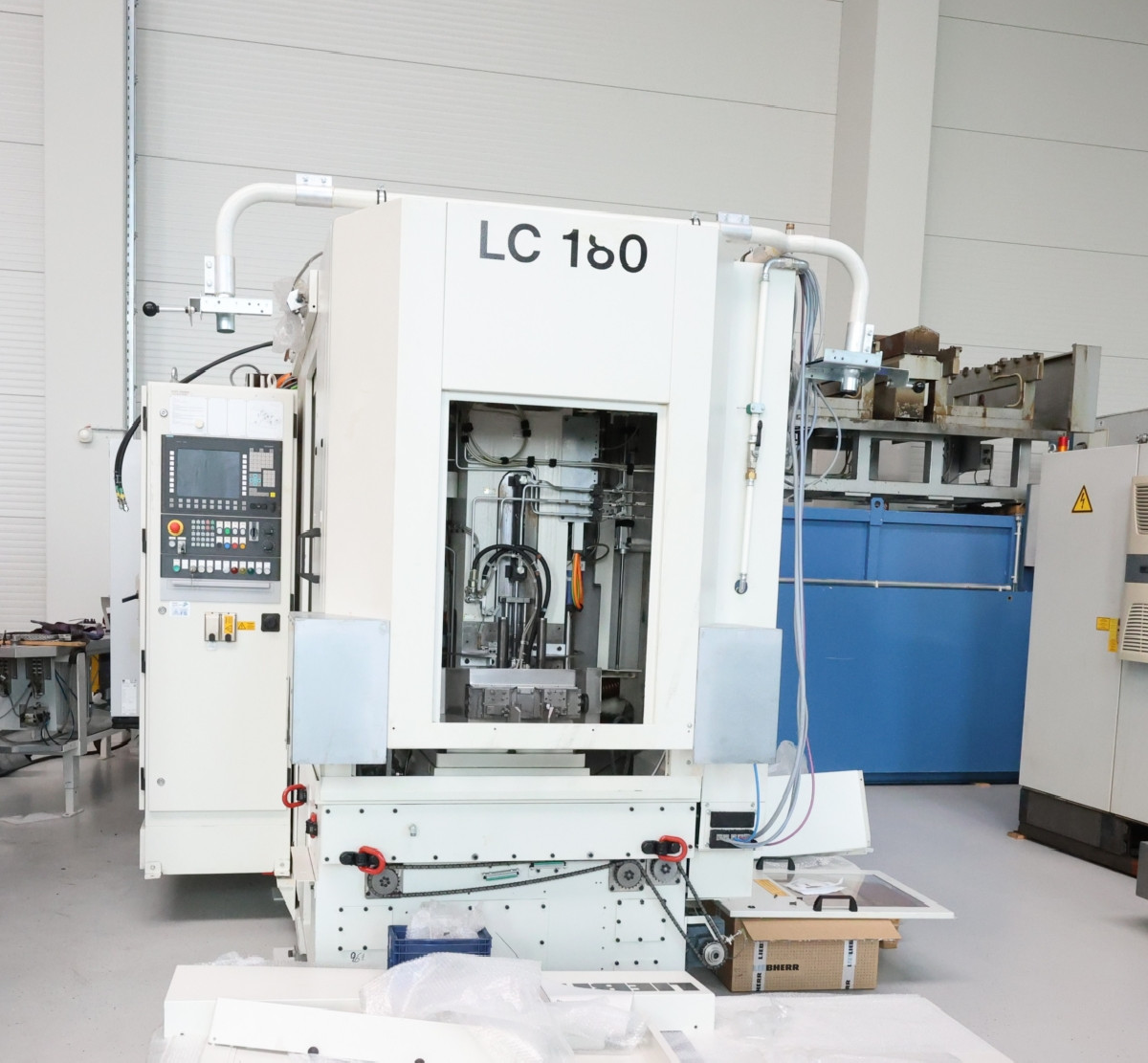

| Производитель | LIEBHERR |
| Модель | LC 180 |
| Год выпуска | 2012 |

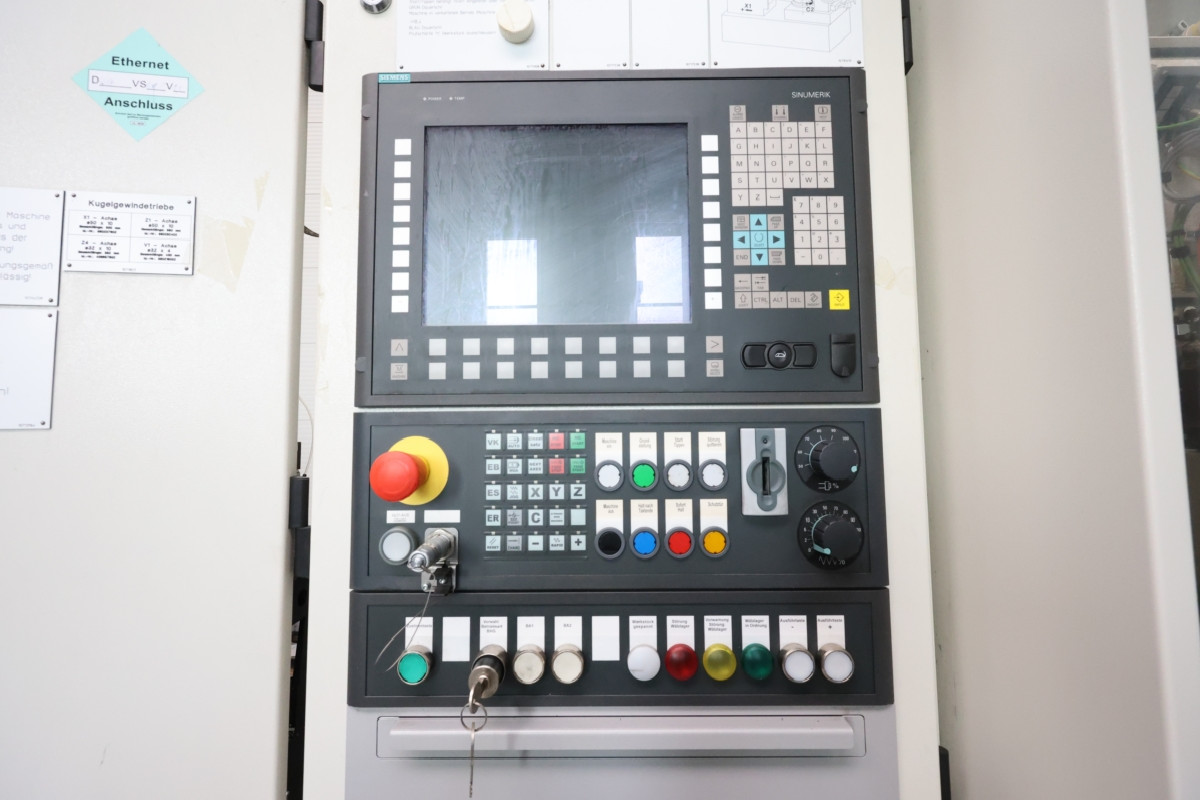

| Система управления | Siemens 840 D |
| Максим. потребляемая мощность станка | 23 kW |
| Система управления | CNC |
| Ширина колеса | 250 mm |
| Масса машины | ca. 10 t |
| Габариты | 4,5 x 3,5 x 2,7 m |
| Диаметр стола | 145 mm |
| Число оборотов фрезы | 0 - 6000 U/min |
| Срок поставки | Sofort |
| Фрезерная головка | : |
| Цена |
Auf Anfrage |
| Технические данные | : |
Maschinenart: Zahnrad-Abwälzfräsmaschine - vertikal
Raddurchmesser -: 180 mm
Modul -: 3-5 mm
Tischdrehzahlbereich: 800 U/min
Fräskopf senkrecht verstellbar: 400 mm
Fräsachse Schwenkbereich: + / - 45 °
max. Fräserdurchmesser: 90 mm
Fräserlänge: 211 mm
Mit der LC-Baureihe steht ein Maschinensystem für die Bearbeitung von gerad-
und schrägverzahnten Stirnrädern bzw. Stirnradwellen zur Verfügung, das sich
durch seine besondere Leistungsfähigkeit und Uni-versalität auszeichnet.
Das Wälzfräsen zeichnet sich gegenüber anderen Verfahren zur Zahnradherstellung
durch seine hohe Konstanz der Bearbeitungsergebnisse über die gesamte
Werkzeugstandzeit aus.
Technische Daten der Maschine:
Basisvorgaben:
--> Bearbeitungsart: trocken
--> Spannung: 400 V +/-10 %
--> Frequenz: 50 Hz +/- 2%
--> Netzform: TN-S
--> Pneumatikversorgung Betriebsdruck: 4,5 bar
--> Maschinenkühlung Kühlungsvariante: zentrale Kühlwasserversorgung
--> ЧПУs-Typ: Siemens 840D sl
--> min. Achsabstand: 10 mm
--> max. Achsabstand: 200 mm
--> max. Radialgeschwindigkeit: 5000 mm/min
--> max. Werkstückdurchmesser: 180 mm
--> Kühlmittelmenge im Maschinenbett ca.: 290 l
--> Maschinentisch max. Drehzahl: 800 1/min
--> Tischplattendurchmesser: 145 mm
--> Maschinenständer Axialweg: 250 mm
Fräskopfschwenkeinrichtung:
--> max. Schwenkgeschwindigkeit: 18 °/s
--> max. Schwenkwinkel mit FK 1.32: +/- 45 °
--> Antriebsleistung: 23 kW
--> max. Drehzahl: 6000 1/min
--> max. Werkzeugdurchmesser: 90 mm
--> max. Werkzeugeinspannlänge: 211 mm
--> max. Modul Wälzfräsen: 3 mm
--> max. Modul Profilfräsen: 5 mm
--> max. Tangentialgeschwindigkeit: 7500 mm/min
--> max. Tangentialweg: 180 mm
Gegenständer:
--> Axialweg: 300 mm
--> max. Gegenständergeschwindigkeit: 30000 mm/min
--> max. Gegenständerspannkraft: 13 kN
Parallelgreifer:
--> max. Werkstückgewicht formschlüssig: 15 kg
--> max. Werkstücklänge: 400 mm

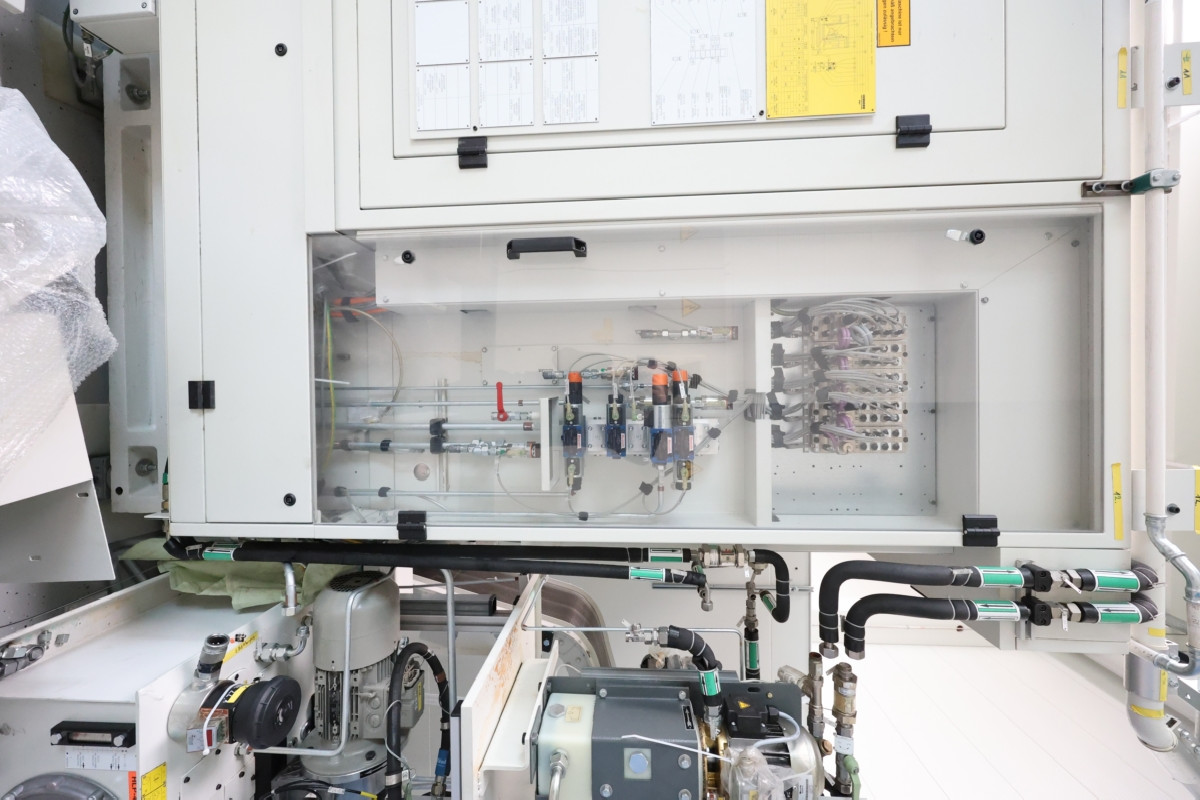

Freistehendes Hydraulikaggregat (100 l):
--> max. Betriebsdruck: 70 bar
--> Pumpenfördermenge: 25 l/min
--> Ölbezeichnung: HLP46
--> Ölvolumen im Behälter ca.: 100 l
--> Schmiermedium: Öl

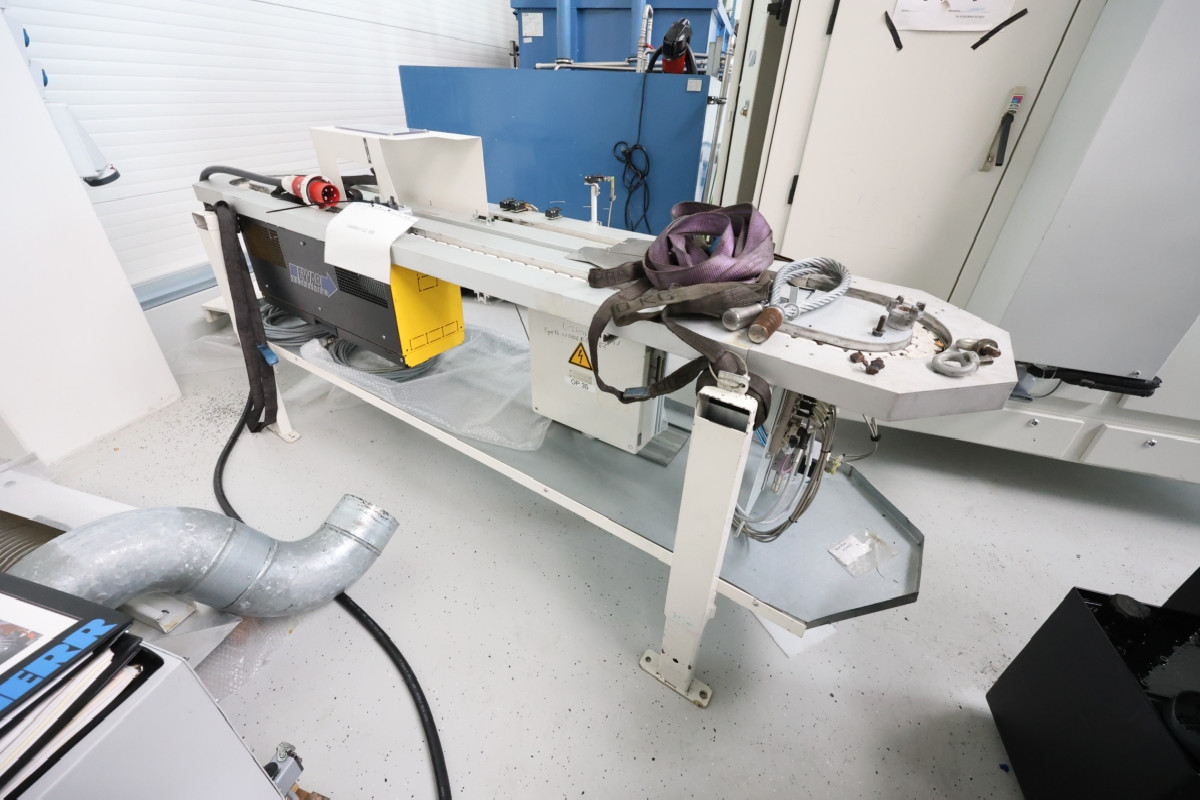

Maschine in Top Zustand, mit Ringladeeinrichtung, Entgrateinrichtung.
