| Производитель | LIEBHERR |
| Модель | WSC2000 |
| Год выпуска | 2007 |

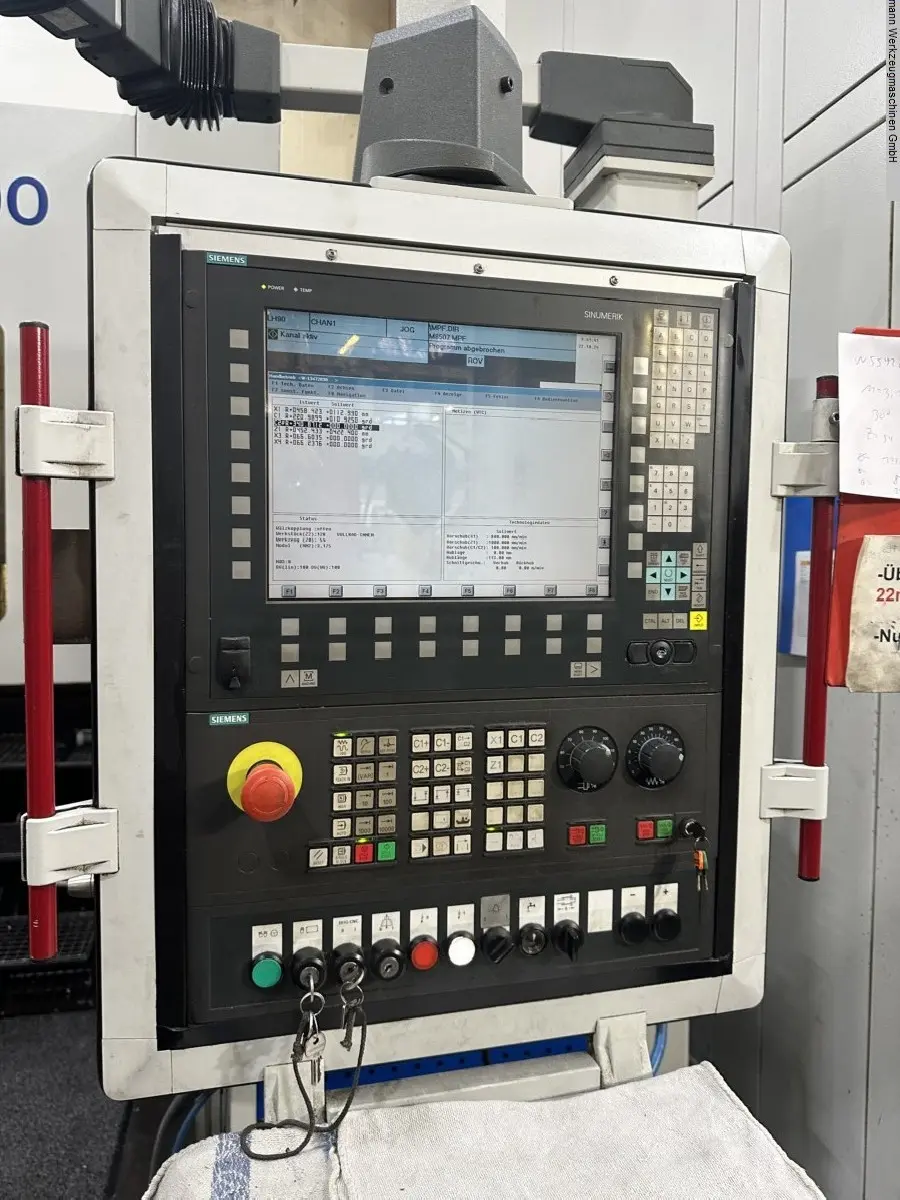

| Система управления | 840D |
| Максимальная нагрузка на стол | 20000 KG |
| Максим. потребляемая мощность станка | 138 kW |
| Диаметр заготовки | 2700 mm |
| Число оборотов | 3,5 U/min |
| Система управления | CNC |
| Масса машины | 38 t |
| производительность | des Antriebsmotors 30 KW |
| Скорость | der Stoßspindel für Arbeits- und Rückhub voneinander unabhängig |
| Диаметр инструмента | max. 300 mm. |
| Габариты | 11x5 m |
| Диаметр стола | 1500 mm |
| Отверстие в рабочем столе | mit Durchmesser 500 mm durchgehend, nach unten offen. |
| Число подач | 10...200 Hub/min |
| Межосевое расстояние | 70...1220 mm |
| Срок поставки | nach Absprache |
| Цена |
Auf Anfrage |

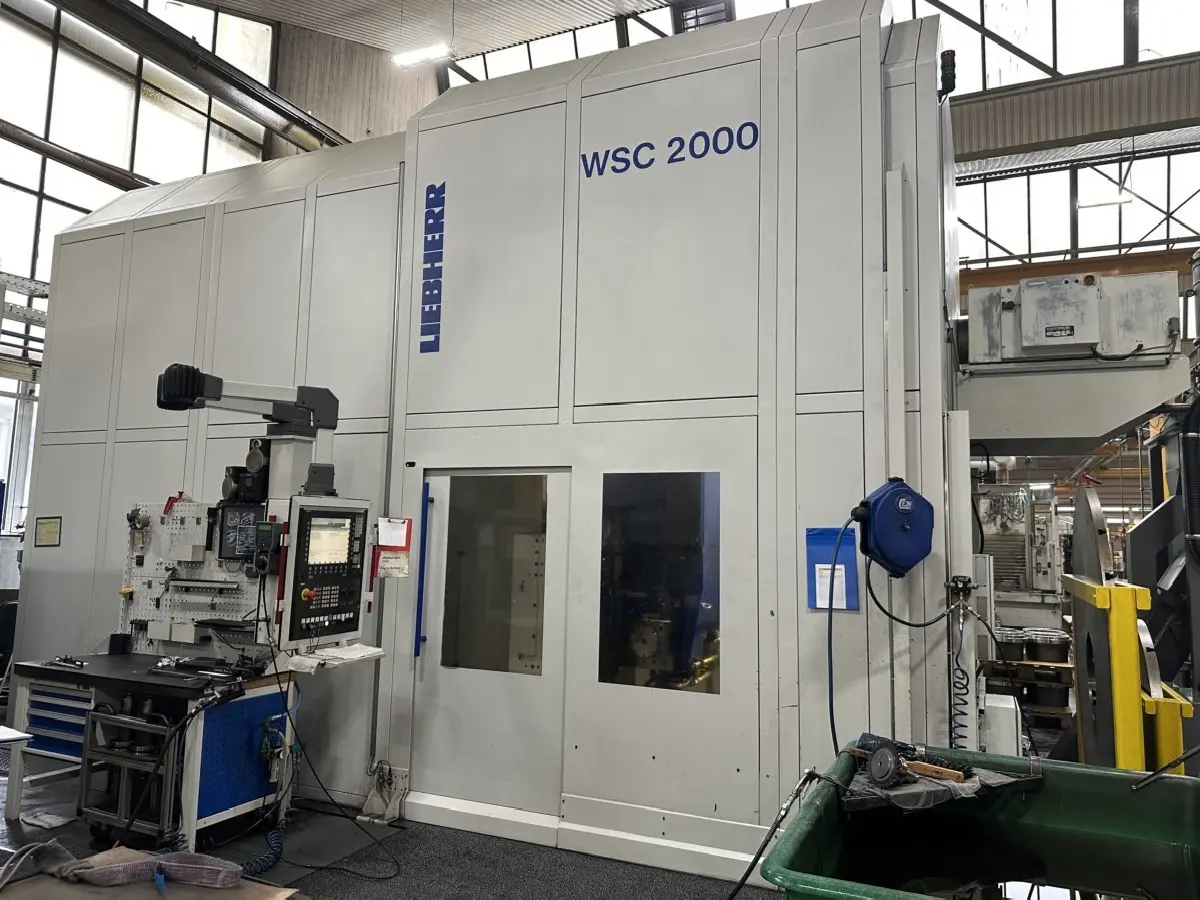

Maschinenart: Zahnradstossmaschine
Verzahnungs-Durchmesser: 2000 mm
Modul -: 22
Hublänge: 30...330 mm
Maschine:
Voll-CNC-Maschine mit elektronischer Wälzkopplung für C- und D-Ось und digitaler INDRAMAT-Antriebstechnik.
Eigensteifes Maschinenbett in Schweißkonstruktion.
Radialachse (X-Ось) mit gehärteten Führungsbahnen, Gleitführung mit Umgriff,
Längsführung mit Rollenumlaufschuhen.
Geschliffene vorgespannte Kugelumlaufspindel mit spielfrei vorgespannter Mutter.
Digitale AC-Antriebstechnik mit spielfreiem Getriebe.
Linearmeßsystem zur radialen Positionierung.

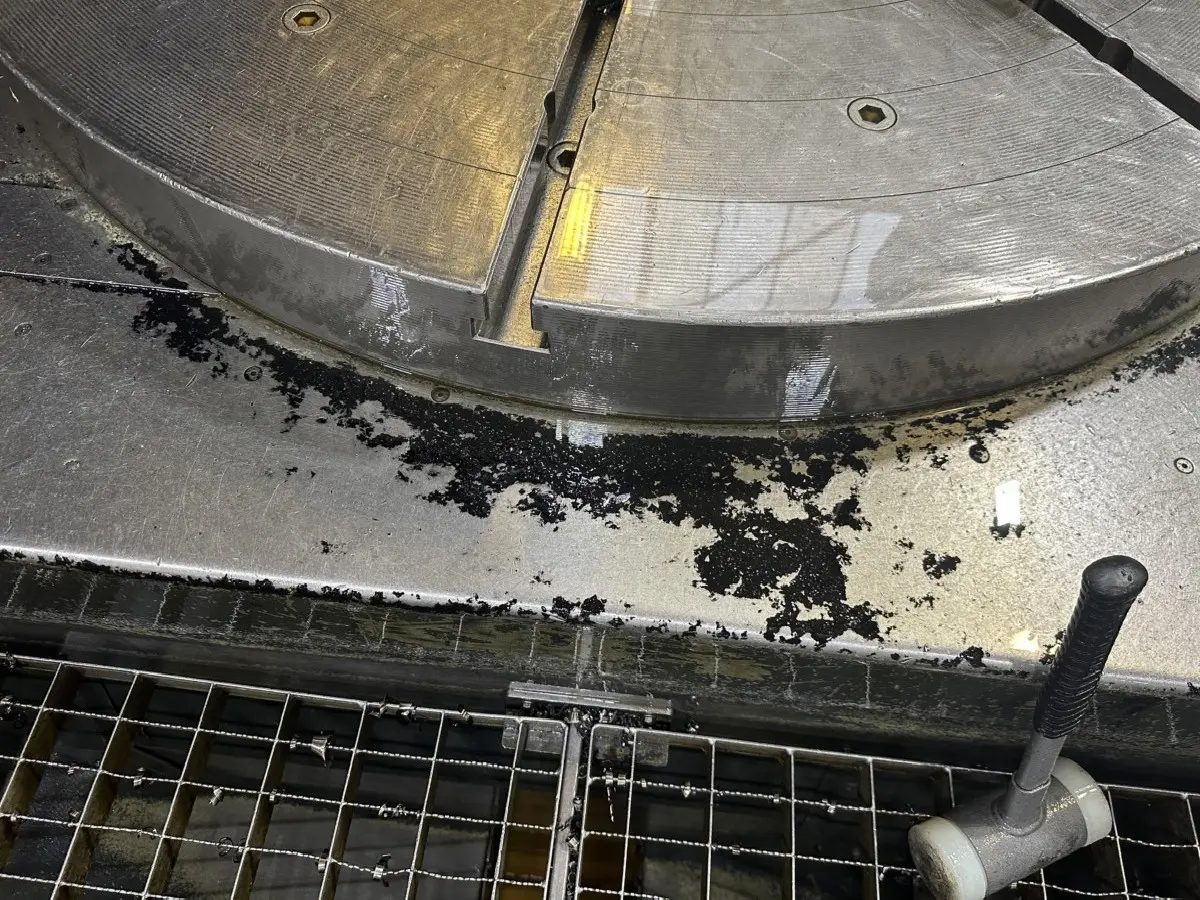

Freistehender Maschinentisch mit elektrohydraulisch spielfrei vorgespanntem Doppel-Schneckenradgetriebe, Teilraddurchmesser 1365 mm, hydrostatische Axial- und Radiallagerungen, automatischer Ausgleich des Werkstückgewichts.
wassergekühlte digitale AC-Servo-Motore.
Die Maschine ist auf einem Fundament aufzustellen
Ständer:
Maschinenständer als hochsteife Gußkonstruktion für Axialweg 1200 mm.
Axialachse (Z-Ось) mit gehärteten Führungsbahnen, gleitgeführt, Längsführung und
Umgriff mit Rollenumlaufschuhen.
Geschliffene Kugelumlaufspindel mit spielfrei vorgespannter Mutter.
Digitale AC-Antriebstechnik.
Drehgeber zur axialen Positionierung.

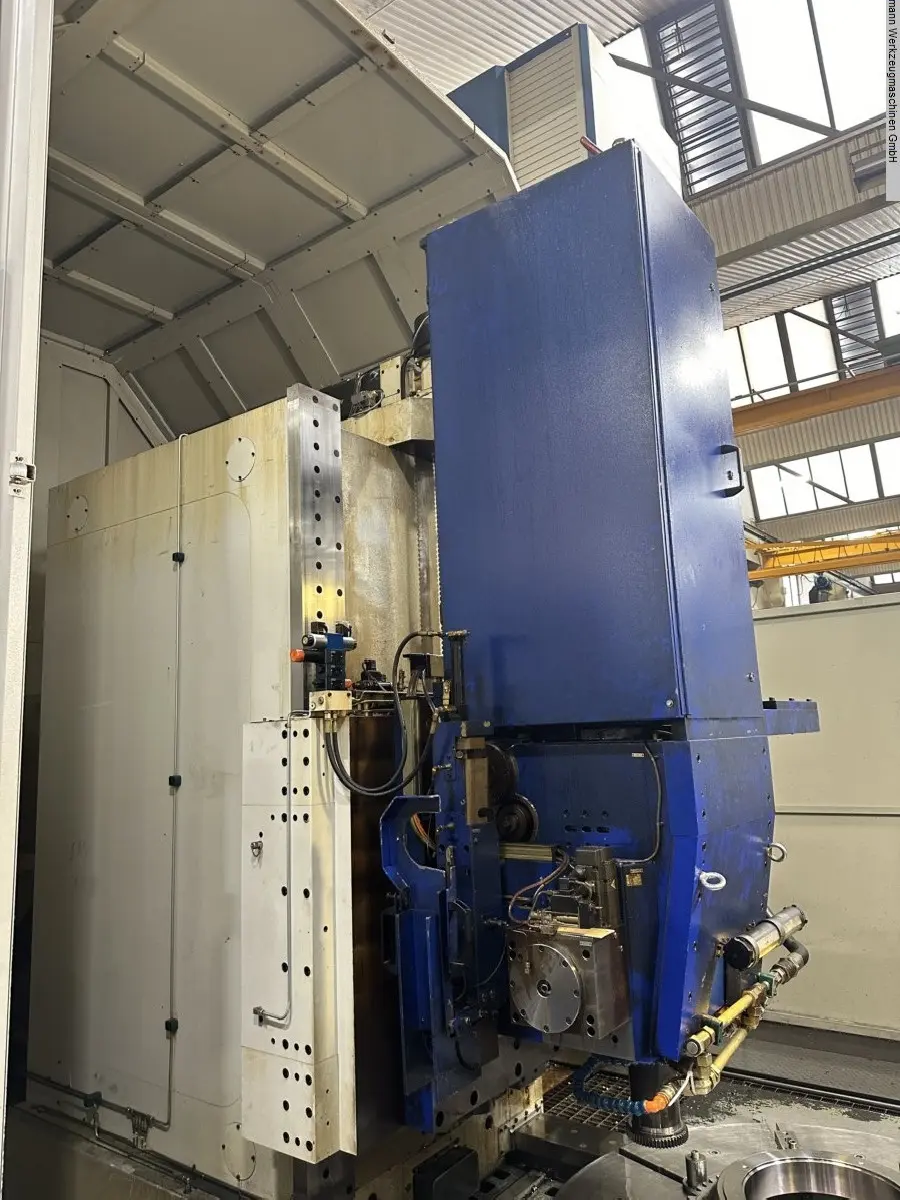

Wälzstoßkopf:
SK 4.1 mit hydraulischem NC-Servo-Antrieb für Stoßspindelbewegung
und Schneidradabhebung, Hublänge 330 mm, Stoßspindeldurchmesser 160 mm.
Hydrostatisch gelagerte Stoßspindel, Geradführung und Seitenführung der Abhebung.
Hubzahlen von 10 - 200 DH/min, Hubgeschwindigkeit von 5 - 45 m/min.
programmierbar. Im Schnittbereich ist die Spindelgeschwindigkeit konstant.
Schneidraddrehzahl max. 10 U/min, digitale AC-Antriebstechnik.
Schneidradabheberichtung für Innen- und Außenverzahnungen manuell umkehrbar.
Seitenversatz der Stoßspindelachse um max. 50 mm aus der Maschinenmitte zur
Vermeidung von Rückhubkollision des Schneidrades manuell verstellbar.
