Деревообрабатывающий центр с ЧПУ MASTERWOOD Project 385 L, г.в. 2019

Maschinenart: CNC-Bearbeitungszentrum
Anzahl der Spindeln senkrechter Bohrkopf: 13 St.
Anzahl der Spindeln waagrechter Bohrkopf: 6 St.
Anzahl der Fräsaggregate: 1 St.
Pumpenleistung: 100 kg/h

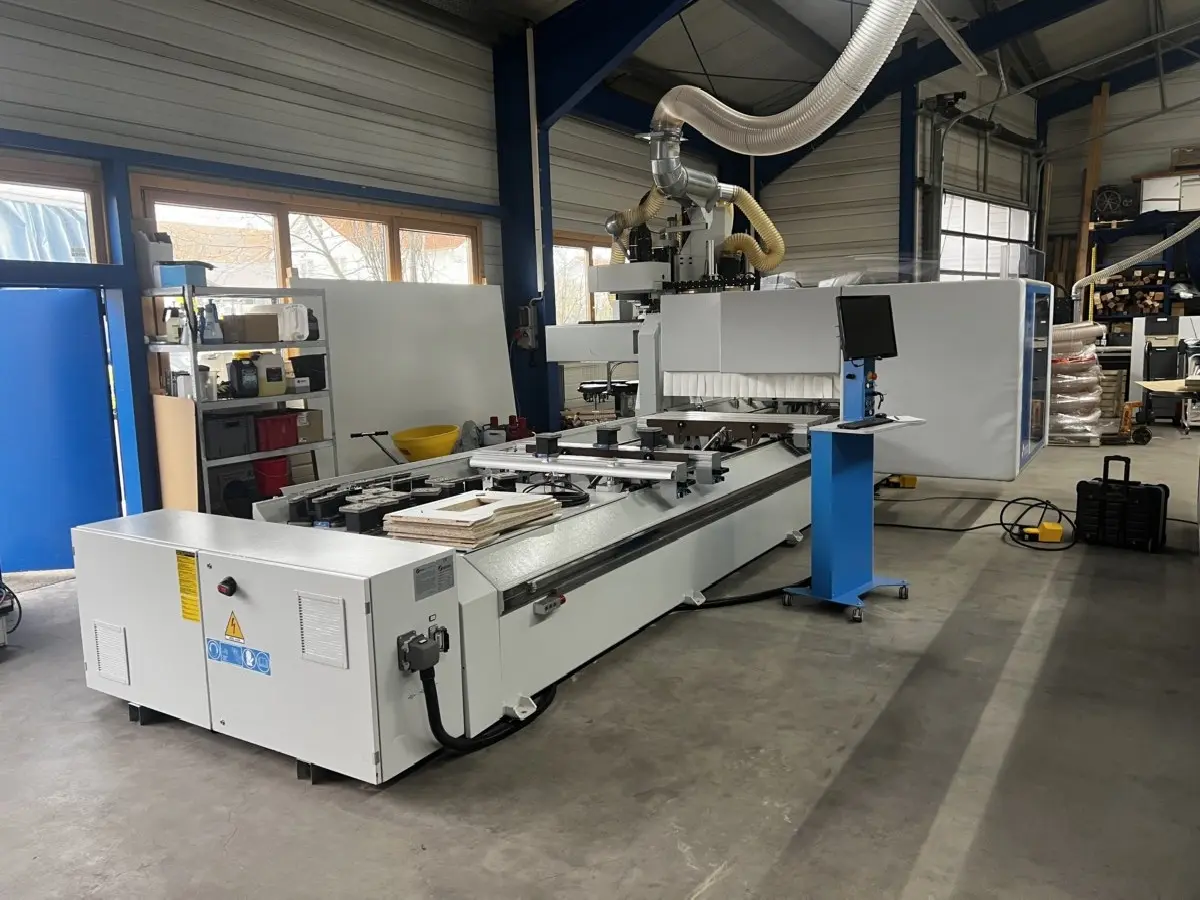

Masterwood Project 385 L, 5-Achs-CNC-Bearbeitungszentrum
------------------------------------------------
PORTAL-Maschine mit Gantry-Antrieb
Nur circa 950 Betriebsstunden!
Maschine war in einer Schreinerei im Einsatz.
OPTIONAL: Aufrüstung des Maschinenzubehörs und Software für Sonderfenster- und
Türenbearbeitung auf ANFRAGE!
Arbeitsmaße:
----------------------------
Bohr- und Fräsaggregate:
----------------------------
1. 1 Stk. fest installierter Bohrkopf mit 19 Spindeln:
- 7 unabhängige Vertikalbohrspindeln auf Ось x
- 6 unabhängige Vertikalbohrspindeln auf Ось y
- 2 Horizontal-Doppelbohrspindeln auf Ось x
- 1 Horizontal-Doppelbohrspindel auf Ось Y
Abstand zwischen den Spindeln: 32 mm
Sägeaggregat im Bohrkopf integriert, für Nuten und Sägeschnitte in X-Richtung
2. 1 Stk. 5-Achs-Fräskopf
12 kW Fräsmotor mit Flüssigkeitsumlaufkühlung
- HSK F63 Aufnahmen
- max. Drehzahl: 24.000 U/min.
- Rotation C-Ось: +/- 360°
- Rotation A-Ось: +/- 108°
- Kühlungseinheit
- statischer Frequenzumformer
----------------------------

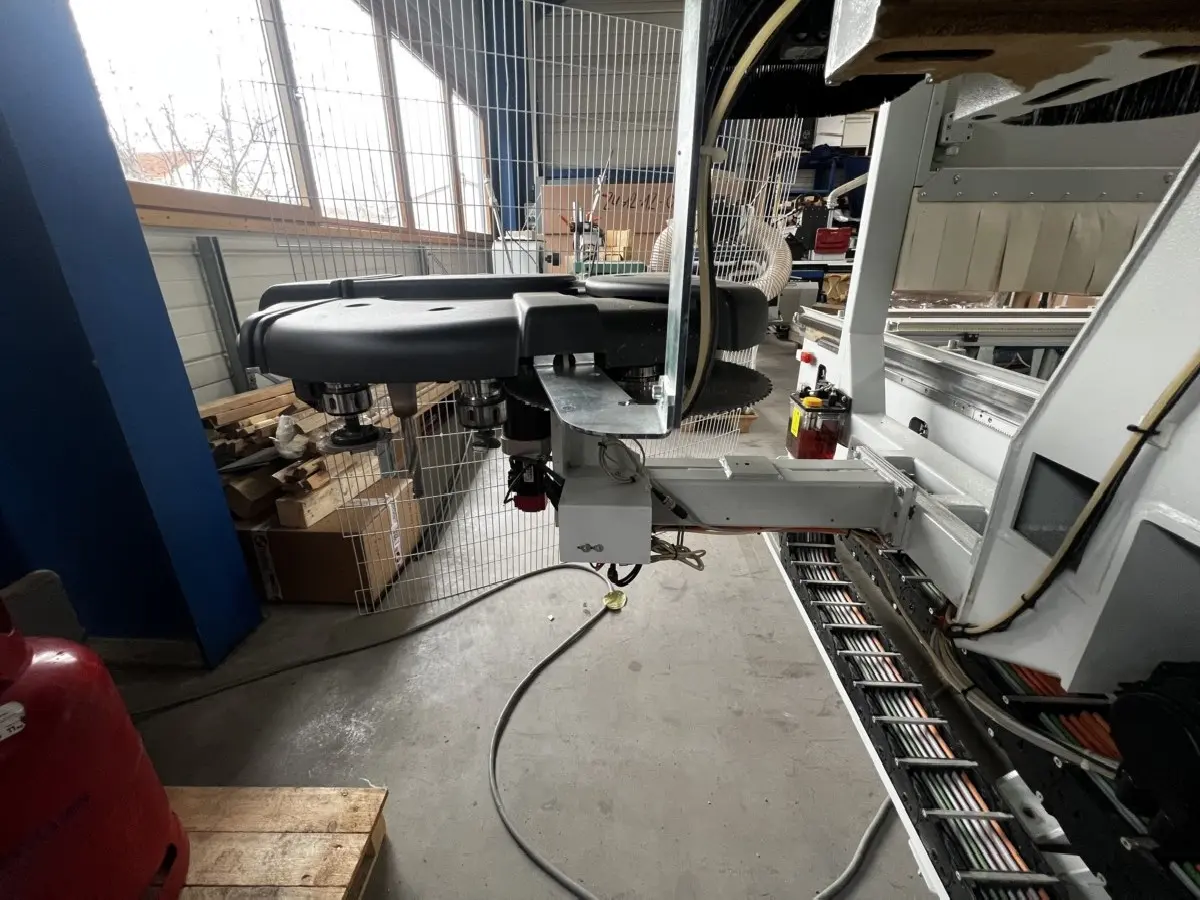

1. 22-fach automatischer Karusell-Werkzeugwechsler
- Position: Wagenseite
- HSK-F63 Aufnahmen
- Max. Werkzeugdurchmesser 240 mm
- Max. Durchmesser Kreissägeblatt 350 mm
- Achsabstand der Werkzeuge im Wechsler 102 mm
- Gesamtgewicht der max. 22 Werkzeuge 60 kg
- Max. Gewicht je Werkzeug 6 kg
- Rotation des Werkzeugkarussells mittels bürstenlosen Motors

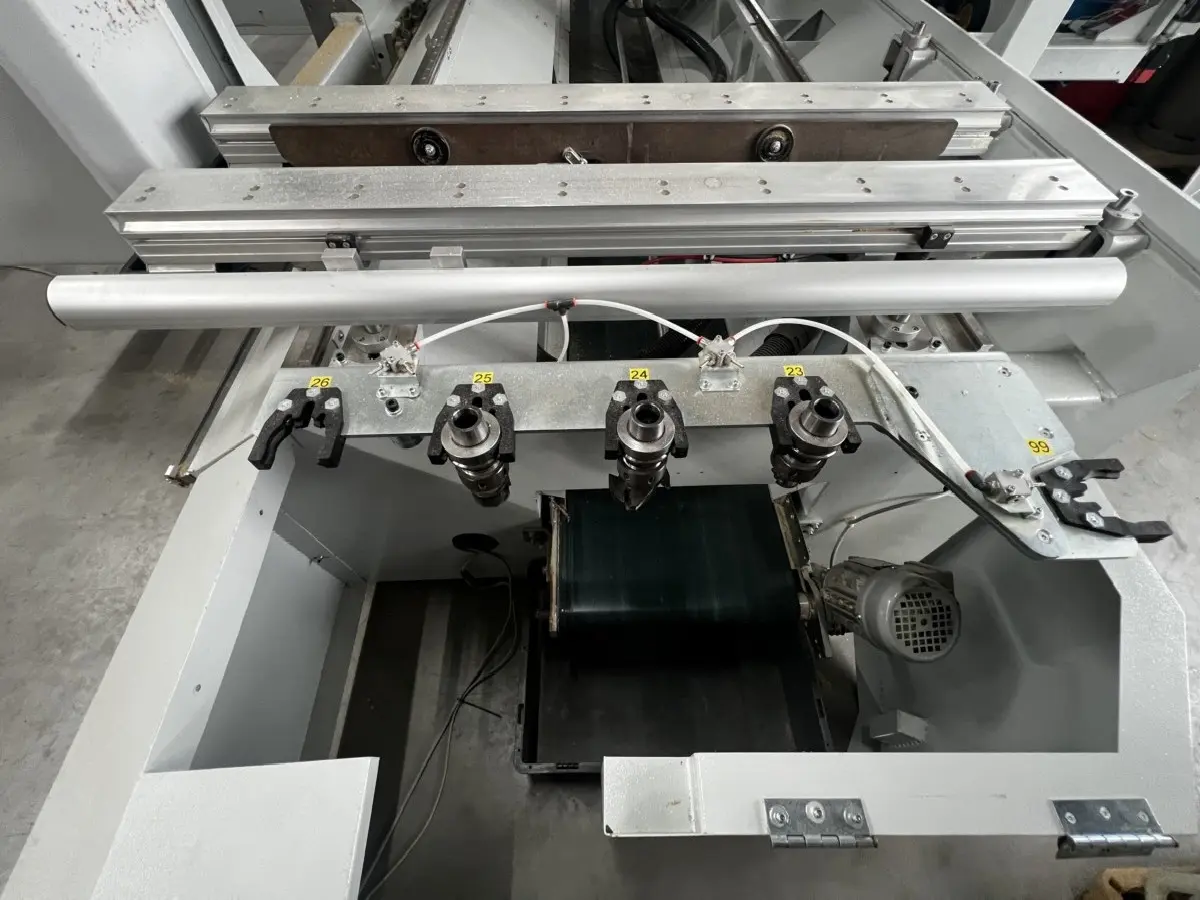

2. Lineares 5-fach Werkzeugmagazin für automatischen Werkzeugwechsel
- Position: im Maschinengestell
- Für HSK F 63 Aufnahmen
- Max. Werkzeugdurchmesser Pos. 1: D = 350 mm
- Max. Werkzeugdurchmesser Pos. 2-5: D = 160 mm
- Achsabstand Werkzeuge im Werkzeugmagazin:
288/190 mm
- Gesamtgewicht der 5 Werkzeuge, max. 30 kg
- Gesamtgewicht pro Werkzeug, max. 6 kg

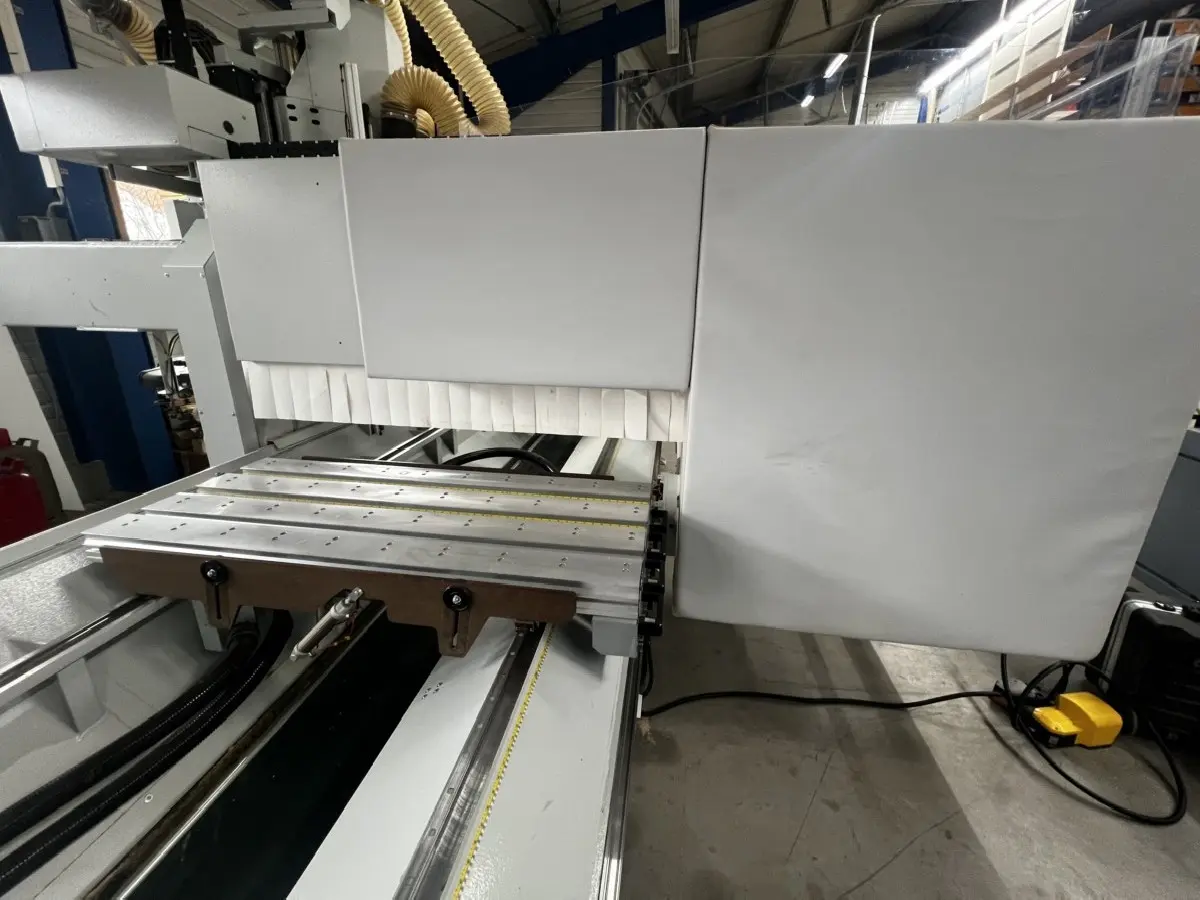

CE Schutzvorrichtung:
----------------------------

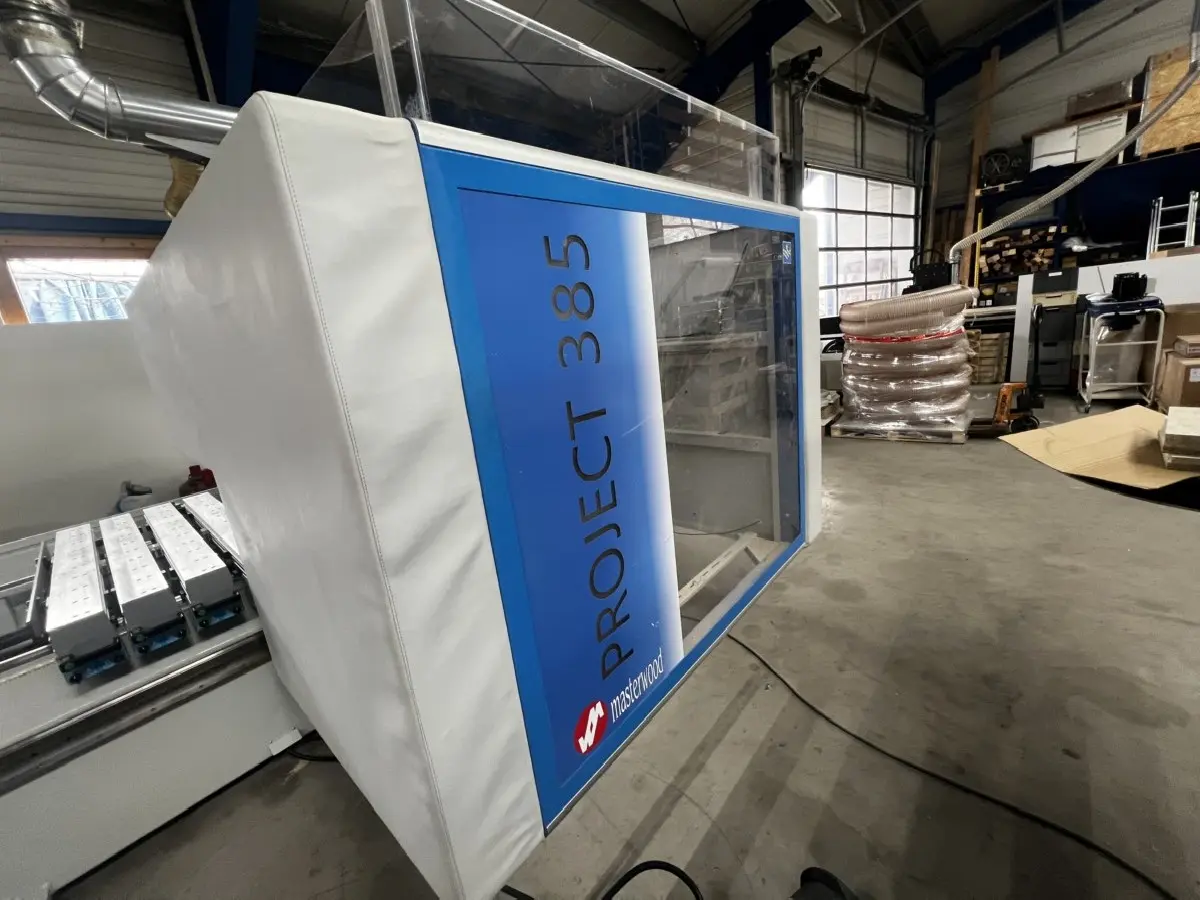

- Durchsichtige Sicherheitsverkleidung des Bearbeitungskopfes, ermöglicht dem
Bediener die Überwachung der Arbeitszone.
- Schutz-Bumper gegen Kollisionen während der Bewegung des X-Wagens, ermöglichen
max. Ausnutzung der Beschickungszone während der Pendelbearbeitung.
- Hintere und seitliche Schutzgitter
- Schutzvorrichtung und elektrische Anlage nach CE Vorschriften
Werkstück-Anhebevorrichtung
BECKER Vakuum Pumpe 100 m³/h
Weitere eingebaute Optionen:
----------------------------

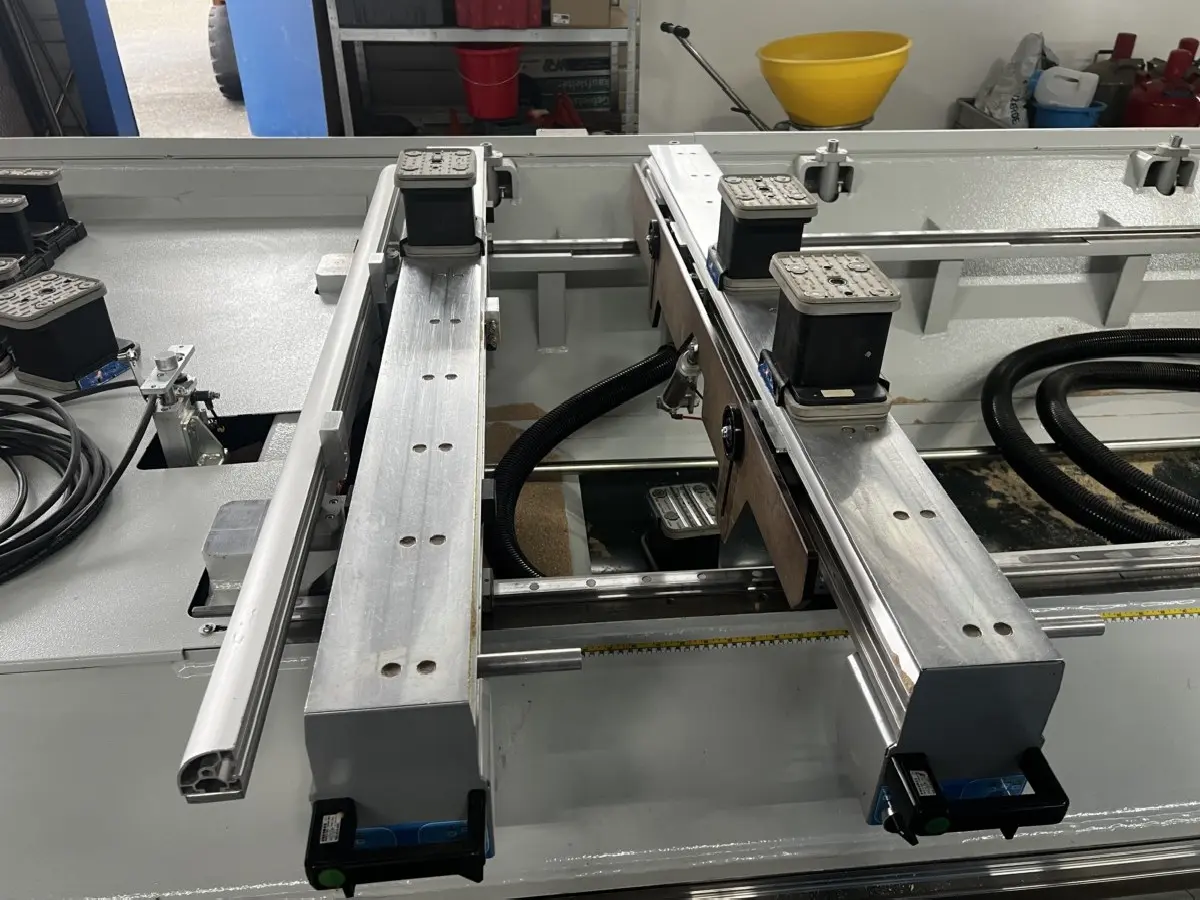

Kit Bogen-Bearbeitung für Arbeitstisch mit 6 Auflagen.
Vorbereitung des Arbeitstisches mit 6 Auflageflächen, für die Aufnahme von
pneumatischen Spannvorrichtungen für Linear- und Bogenelemente.
Kit motorisiertes Förderband für die Späneabführung
Automatische Messvorrichtung für Werkzeuglänge. Geringere Fehlermöglichkeit
seitens des Bedieners durch die Werkzeug-Berührung des Voreinstellgerätes, das
automatisch die Werkzeuglänge bestimmt.
Fernbedienung mit:
- Not-Aus-Schalter
- Pause Taster
- Start rechts Taster
- Start links Taster
- Geschwindigkeitsregler
Original SCHMALZ schlauchloser Arbeitstisch
BECKHOFF-ЧПУ
Neuer Maschinen PC und Systemupgrade in 2024

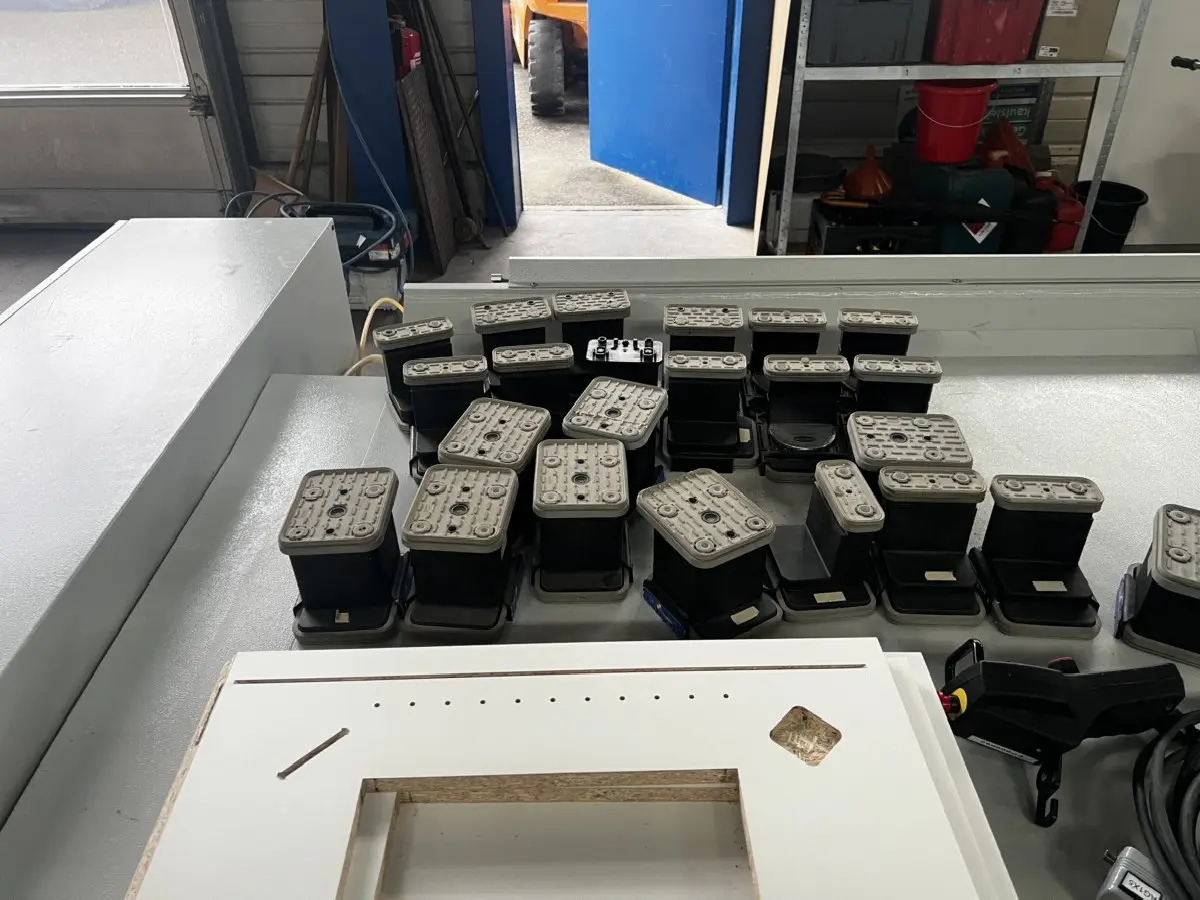

Gebrauchte Vakuumsauger wie vorhanden
Gebrauchte Werkzeuge wie vorhanden
Ausführliche Beschreibung siehe nebenstehendes PDF.
OPTIONAL:
----------------------------
Aufrüstung des Maschinenzubehörs und Software für Sonderfenster- und
Türenbearbeitung auf ANFRAGE!
(technische Angaben laut Hersteller - ohne Gewähr!)
