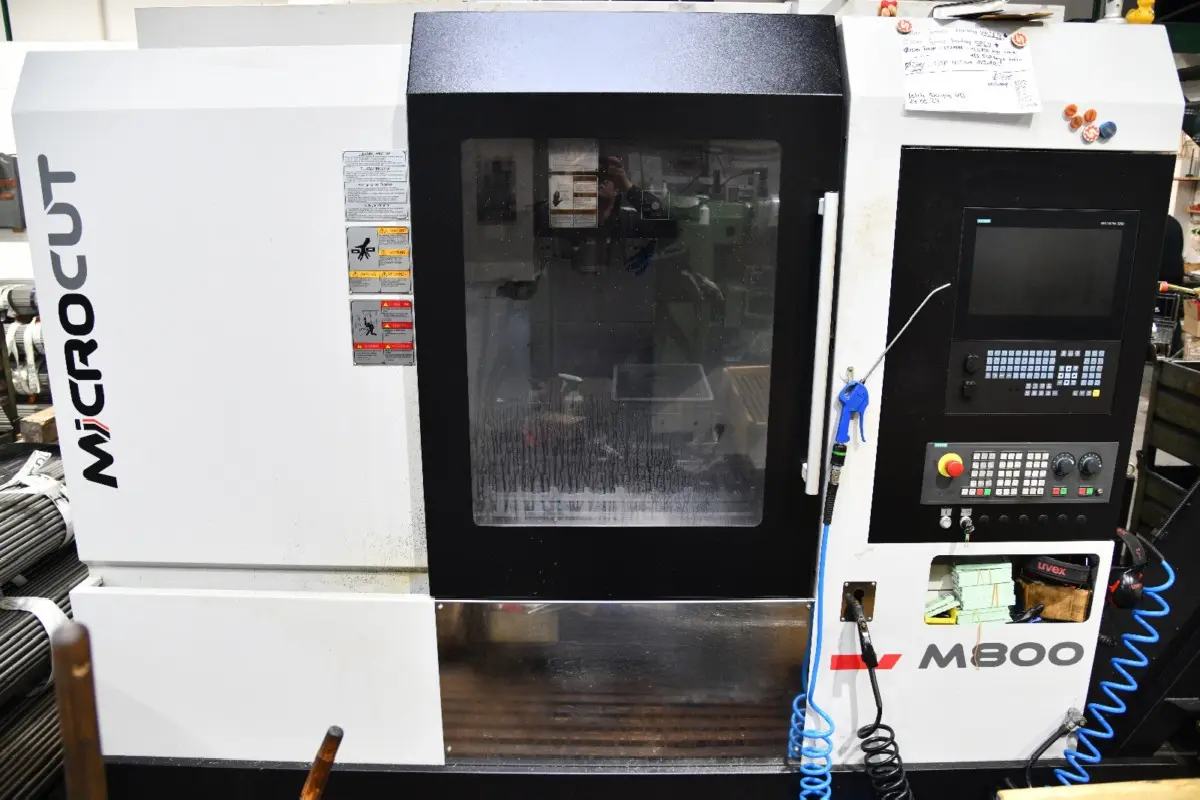

| Производитель | MICROMILL |
| Модель | M 800 Microcut |
| Год выпуска | 2021/Oct. |
| Система управления | Siemens 828D |
| Перемещение по оси X | 800 mm |
| Перемещение по оси Y | 500 mm |
| Перемещение по оси Z | 500 mm |
| Максим. потребляемая мощность станка | 25 kVA |
| Габаритные размеры LxBxH |  |
| Подводимая мощность | 25 kVA |
| Система управления | CNC |
| Масса машины | 6.250 kg |
| Подача | |
| Устройство смены инструмента | |
| Габариты | 3887 x 2256 x 2917 mm |
| Перемещение x / y / z | |
| Шпиндель | |
| Стол | |
| Срок поставки | Kurzfristig |
| Цена |
Auf Anfrage |
Maschinenart: Bearbeitungszentrum - Vertikal
Maschine wurde 2022 in Betrieb genommen.
Maschine mit neuer Frässpindel, getauscht im Dezember 2024.
Anschaffungspreis EUR 91.100,-
CNC Bahnsteuerung: Siemens 828 D

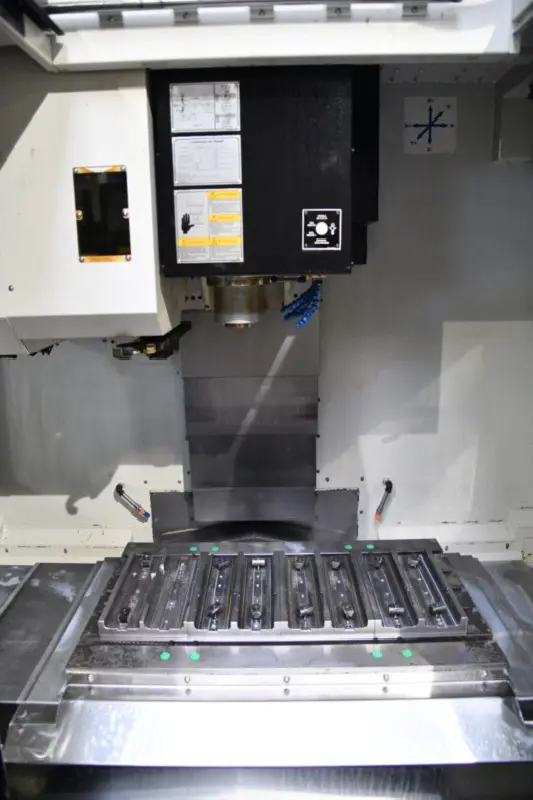

-Tischgröße(LxB) 900x520 mm
-Arbeitshöhe(Tisch/Boden)870 mm
-T-Nuten, Anzahl 5 Stück
-T-Nuten, Breite 16 mm
-T-Nuten, Abstand 80/100 mm
-max. Tischbelastung 450 kg
-X-Ось 800 mm
-Y-Ось 500 mm
-Z-Ось 500 mm
-Aufnahme DIN 69871 40 ISO
-Spindeldrehzahlen 10000 U/min
-Spindelmotor 10,5/15,8 kW
-Spindeldrehmoment 50,0/75,4 Nm
-Abstand Spindelnase/Tisch 100-600 mm
-X-Ось 10 m/min
-Y-Ось 10 m/min
-Z-Ось 10 m/min
-Eilgang X-Ось 30 m/min
-Eilgang Y-Ось 30 m/min
-Eilgang Z-Ось 30 m/min
-Typ Arm-Typ
-Werkzeugstationen 30 Stationen
-max.Werkzeug -0 75/125 mm
-max.Werkzeuglänge 300 mm
-max Werkzeuggewicht 8kg
Kühlmittelsystem
-Pumpenleistung 155 l/mm
-Tankinhalt 496 Liter
Spänespülsystem
-Pumpenmotor 850 W
-Pumpenleistung 130 l/min
-Pumpendruck 4 bar
Antriebsleistungen
- Motorleistung Hauptantrieb 10,5/15,8 kW
- Antrieb X-Ось 2,64 kW
- Antrieb Y-Ось 2,64 kW
- Antrieb Z-Ось 5,4 kW
-Länge ohne Транспортёр стружки 2652 mm
-Länge mit Spänenförderer 3887 mm
-Tiefe/Breite 2256 mm
-Höhe 2917 mm
Ausstattung:

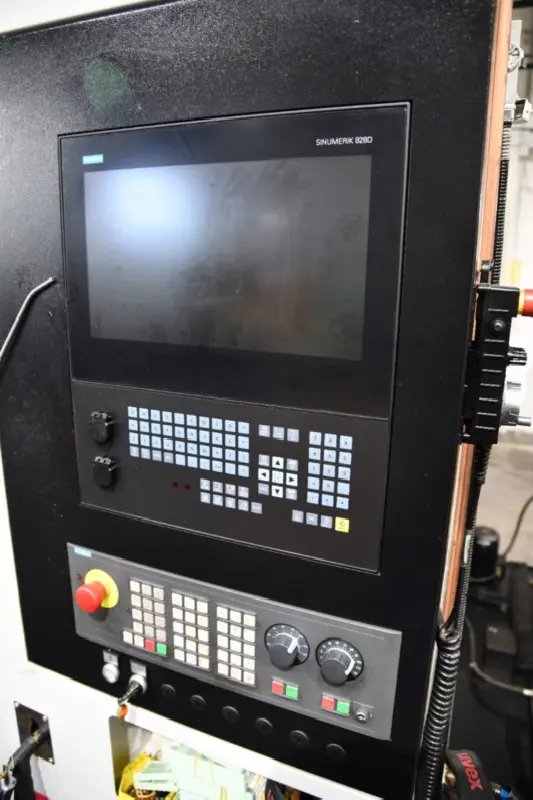

-CNC-ЧПУ Siemens 828D inkl. ShopMill mit 10,4 Display
-Tragbares elektronisches Handrad
-Kühlung durch die Spindel (IKZ) 20 bar mit Einbau-Kühlmitteltank und
Patronen Filtersystem 40 Mikron
-10.000 U/min Riemenantrieb-Spindel ISO 40
-Präzisions-Spindel, dynamisch kalibriert
-Automatischer 30-fach Werkzeugwechsler ISO 40(Doppelarmausführung)
-Arbeitstisch präzisionsgeschliffen mit 5 T-Nuten, Größe 16
-C3 Präzisions-Kugelumlaufspindeln, vorgespannt in allen 3 Осей
-Servo-Motor mit Direktantrieb für alle Осей
-INA Linearführungen (Rollenführung) in allen 3 Осей
-automatische Schmierung (Öl) der Führungen
-Teleskopführungsabdeckungen aller Осей
-rückwärtiges 4 bar Spänespülsystem
-Kühlmittelsystem mit integriertem Kühlmitteltank un 4 Kühldüsen (3x Wasser/1x
Luft)

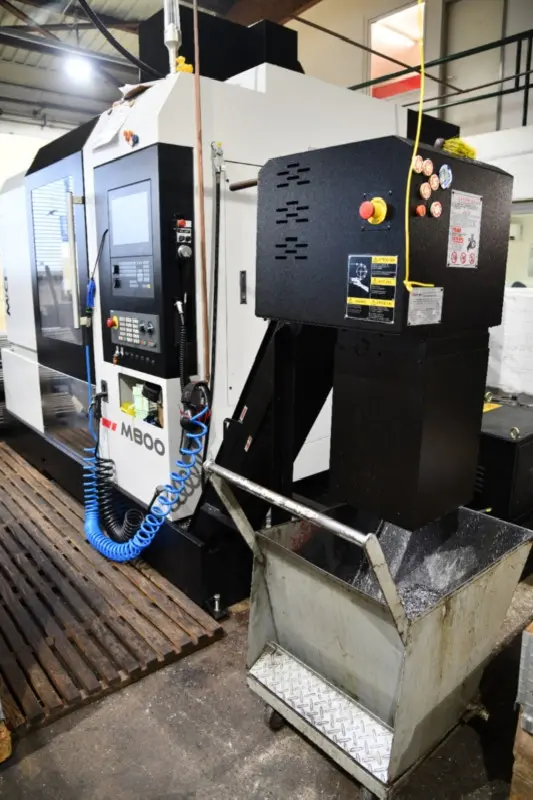

-Scharnier - Spänefördersystem mit seitlichem Auswurf

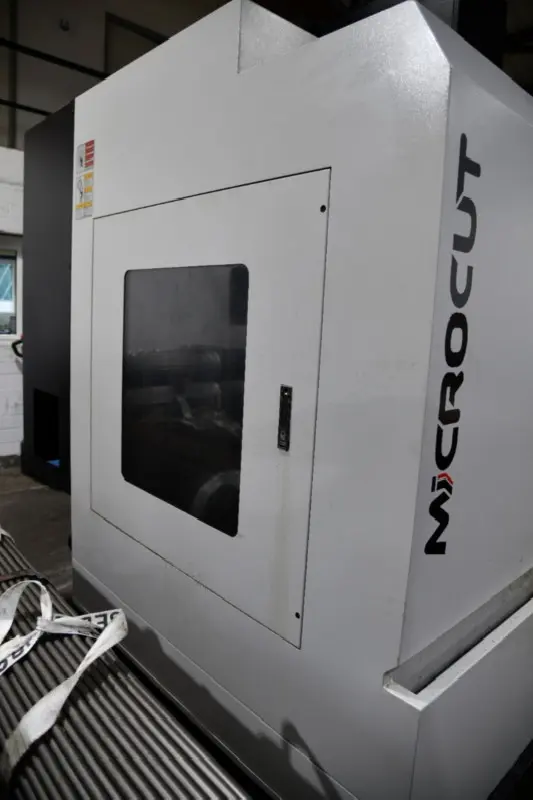

-Vollumhausung mit Dach und Schiebetüren mit größen Fensterflächen
-Leuchtstab auf dem Dach zur Maschinenstatusanzeige
-Arbeitsraumbeleuchtung
-seitlich zu öffnende Sicherheitsfenster für die einfache Maschinenreinigung
-seitlich, schwenkbares Bedienpanel

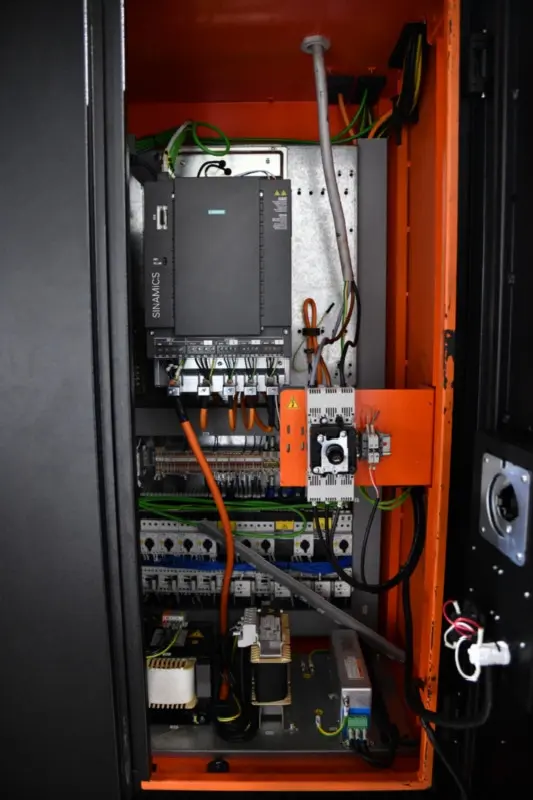

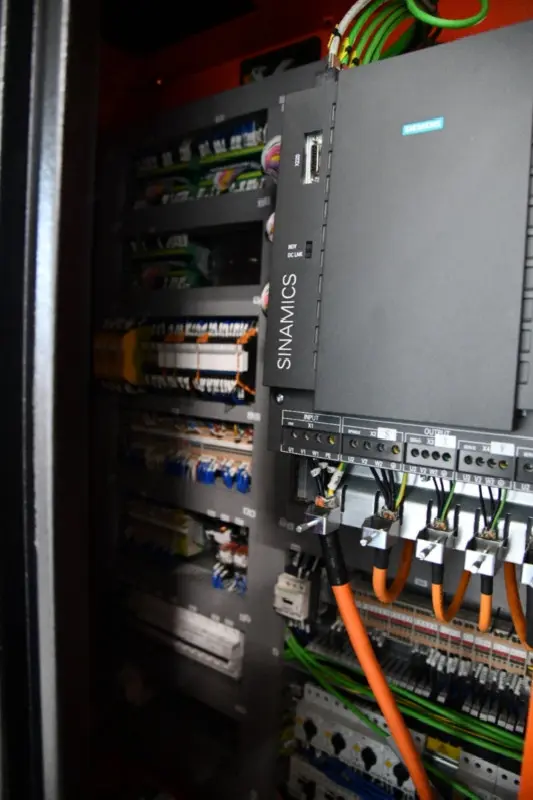

-Schaltschrank mit Wärmetauscher
-starres Gewindeschneiden ohne Ausgleichsfutter (Ragid Tapping)
-Niedervolt Spannungskreislauf
-EMC und Sicherheitsmodul
-Maschine gemäß CE
-Maschinendokumentation / Deutsch-elektronisch
