| Производитель | MONNIER & ZAHNER |
| Модель | KOEPFER MZ 120 |
| Год выпуска | 2006 |
| Система управления | Fanuc 18i-MB |
| Масса станка | 2200 kg |
| Система управления | CNC |
| Ширина колеса | 250 mm |
| Масса машины | 2,2 t |
| Длина заготовки | 250 mm |
| Различная оснастка | : |
| Срок поставки | sofort |
| Цена | Auf Anfrage |
| Технические данные | : |
| Опции | : |
Maschinenart: Zahnrad-Abwälzfräsmaschine - horizontal
Raddurchmesser -: 2 - 45 mm
Modul -: 1,5 mm
Modul -: 0,5
Fräszyklen:
- gerade, schräg, ballig verzahnt
- radial, radial-axial, gleich- und gegenlauffräsen,schruppen, schlichten
- Schneckenräder, geradeverzahnte Kegelräder, Stirnseitenverzahnung (Option:
nur im Teilverfahren)
- Maximale Werkstücklänge 250 mm
- Maximale Verzahnungslänge 150 mm
- Maximaler Modul in Stahl 1 mm (Abwälzfräsen)
- Maximaler Modul in Stahl 1,5 mm (Schneckenfräsen)
- Maximaler Modul in Stahl 0,5 mm (Kegelradabwälzen)
- Fräserdurchmesser 16-32 mm (Abwälzfräsen)
- Fräserdurchmesser 40-63 mm (Schneckenfräsen)
- Maximaler Einstellwinkel Fräskopf ±45° (Abwälzen)
- Maximaler Einstellwinkel Fräskopf ±30° (Schneckenfräsen)
- Shiftweg 34 mm (CNC-Ось)
- Spannzange / Rückzugdorn W20
- Maximale Drehzahl der Werkstückspindel 770 1/min.
- Antrieb der Frässpindel 0,55 kW
- Maximale Drehzahl der Frässpindel 8000 1/min.
CNC Achsantriebe:
- X-Ось = Tauchen Weg 80 mm
- Z-Ось = Längsvorschub Weg 190 mm
- C-Ось = Werkstückachse 360°
- Eilgänge X/Z 6 m/min.
- Hydraulikaggregat 0,37 kW
- Abmessungen 2100 x 1440 x 1700 (LxBxH)
- CNC Shiftachse 34 mm
- Einstellwinkel mit CNC-Ось
- Entgratvorrichtung

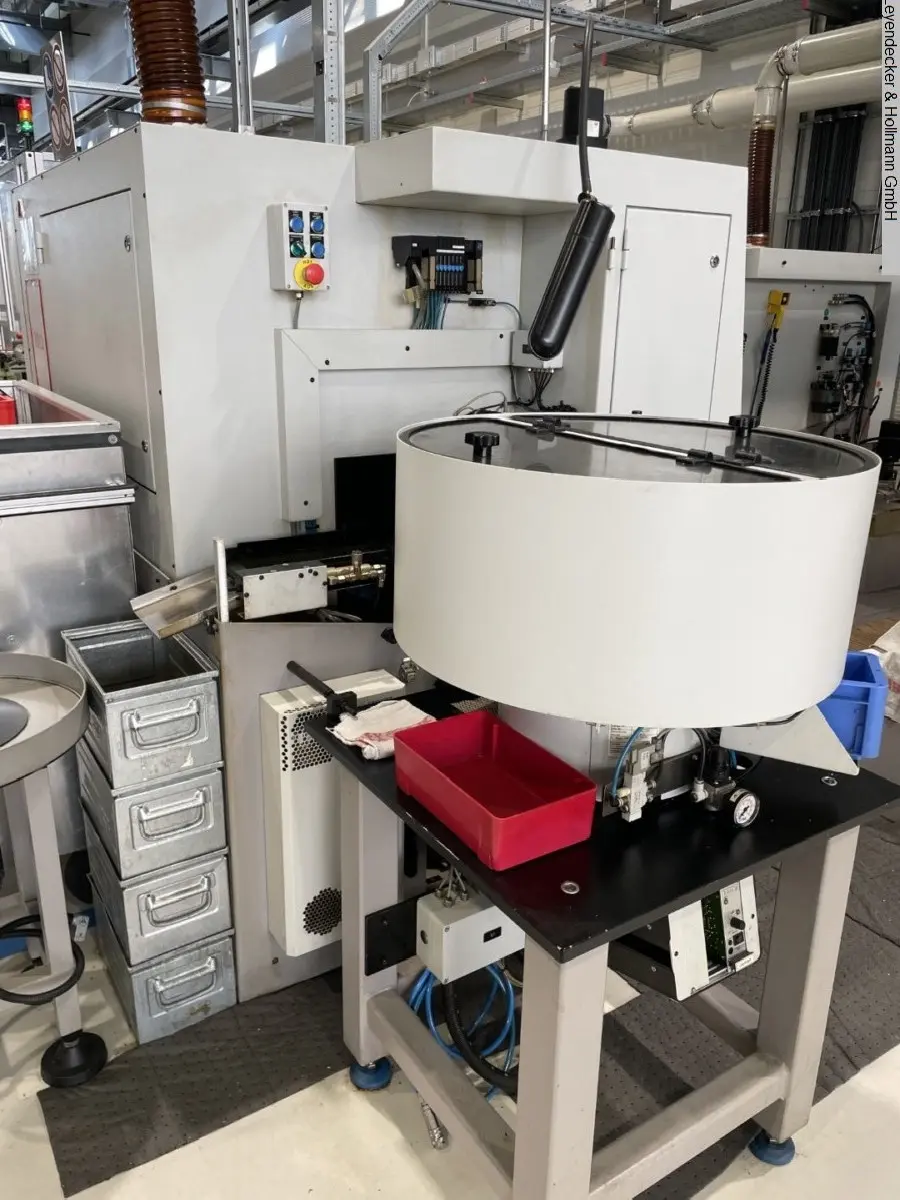

- Wendelförderer
