| Производитель | PFAUTER |
| Модель | PSA 300 |
| Год выпуска | 2000 |
| Максимальная нагрузка на стол | 1 t |
| Система управления | CNC |
| Масса машины | 10,5 t |
| Диаметр инструмента | 7 " |
| Габариты | 3215 x 3045 x 2855 mm |
| Число подач (плавно) | 130 - 1300 Hub/min |
| Напряжение | 400 V |
| Частота сети | 50 Hz |
| Содержание СОЖ | 550 l |
| Срок поставки | sofort |
| Цена |
Auf Anfrage |
Maschinenart: Zahnradstossmaschine
Max. Teilkreisdurchmesser Außenverzahnung: 300 mm
Max. Teilkreisdurchmesser Innenverzahnung: 300 mm
Max. Außendurchmesser Werkstück (Ausrüstung): 450 mm
Modul -: 6
Verzahnungsbreite -: 100 mm
Max. Schrägungswinkel (mit Werkzeug Ø 125 mm): 45 °
Mindestabstand Tischfläche - Werkzeugspindel: 200 mm
Maximaler Abstand Tischfläche - Werkzeugspindel: 450 mm
Manuell Ständerseitenverschiebung: +/- 25 mm
Manueller Schwenkwinkel der Werkzeugspindel: +/- 0,5 °
Max. Werkzeugdrehzahl: 30 UpM
Max. Werkstückdrehzahl: 55 UpM
Max. Leitungsstrom: 95 A
Hydraulikaggregat und Umlaufschmieraggregat Tank: 160 L

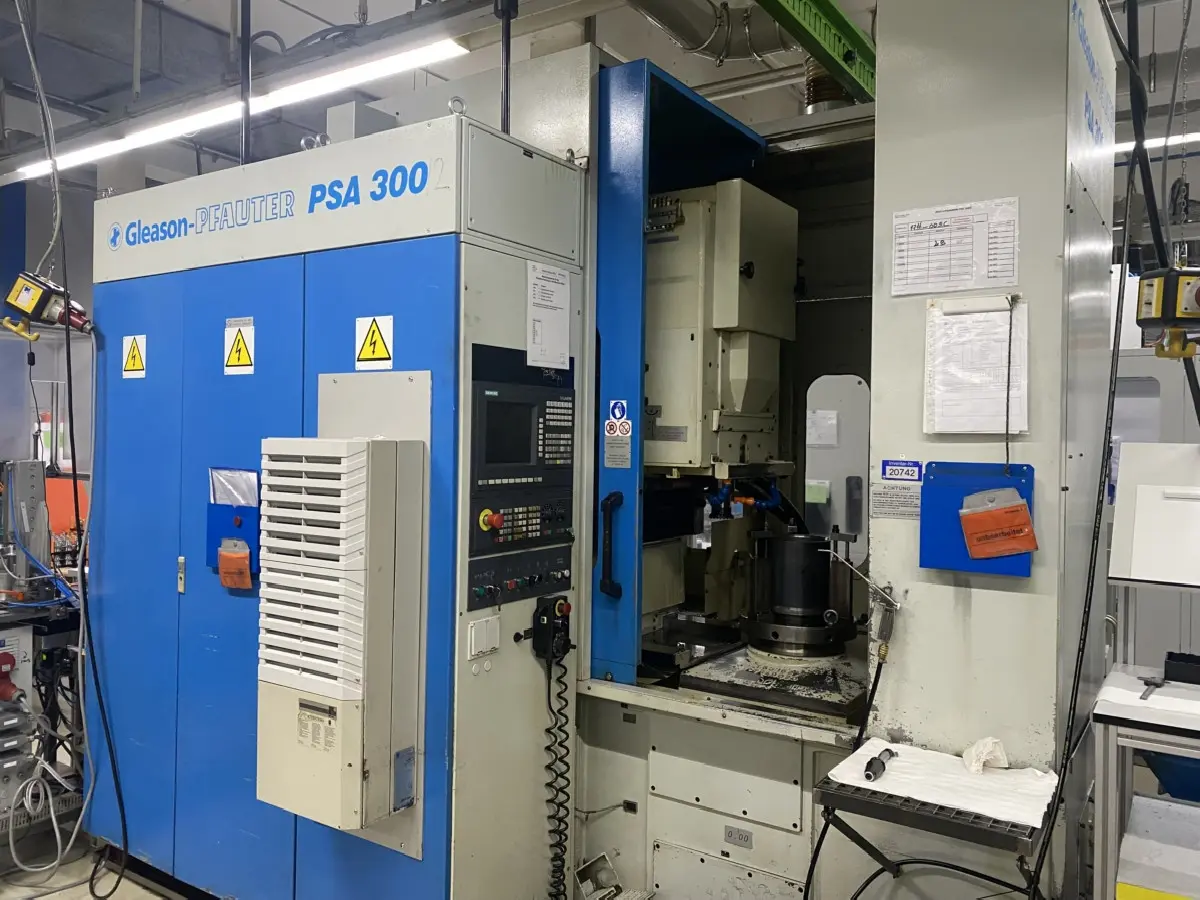

Wälzstossmaschine Gleason PFAUTER Mod. PSA 300
Die CNC Modular-Verzahnungsmaschine mit Schälmesser für die Bearbeitung von
Außen- und Innen- Zylinderzahnrädern, mit gerader oder schräger
Evolentverzahnung, sowie jedes weiteren mittels Abwälz- oder
Teilungsstoßvorgang erhältlichen Profils. Der Arbeitszyklus wird von einer CNC
Einheit, mit einer spezifischen Software für die Bearbeitung der Zahnräder,
gesteuert.
Einsatzbereich --> Die PSA 300 wurde für die Fertigung von:
- Zahnrädern mit gerader Außenverzahnung
- Zahnrädern mit gerader Innenverzahnung
- Zahnrädern mit äußerer Schrägverzahnung
- Zahnrädern mit interner Schrägverzahnung
