| Производитель | REFORM |

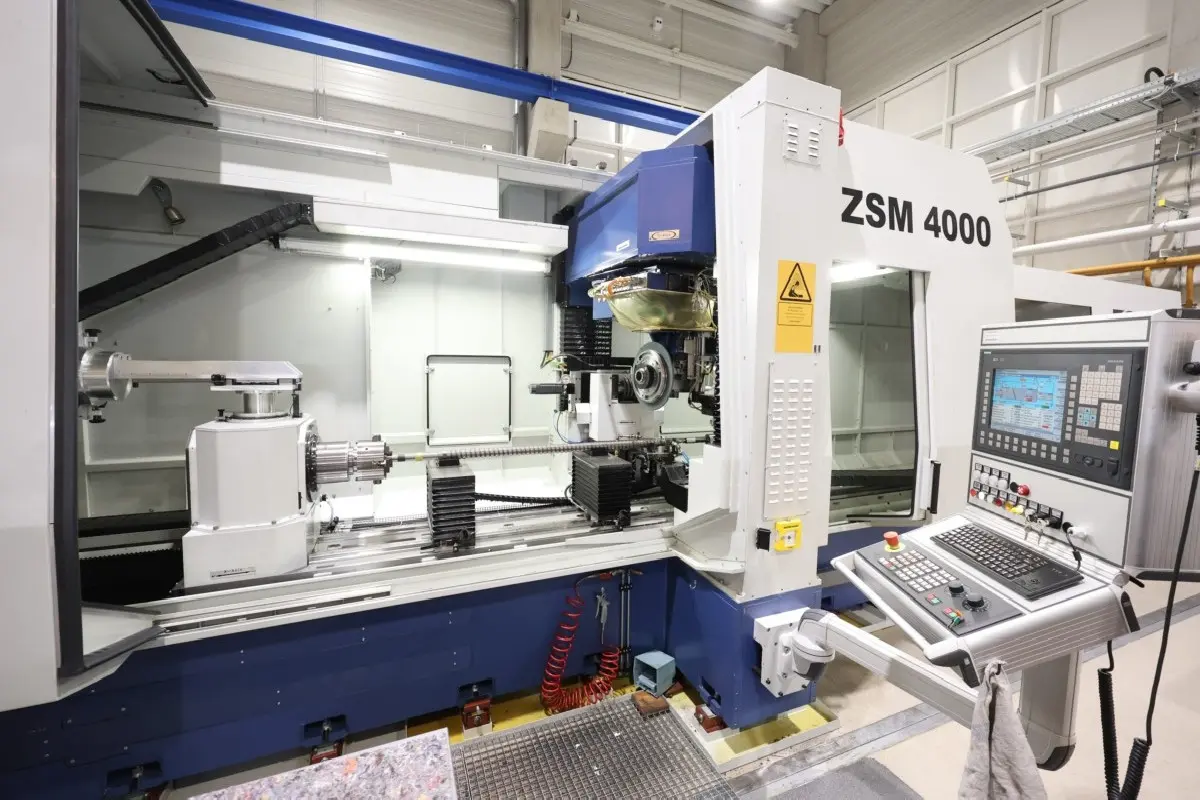

| Модель | ZSM 4000 GS |
| Год выпуска | 2015 |

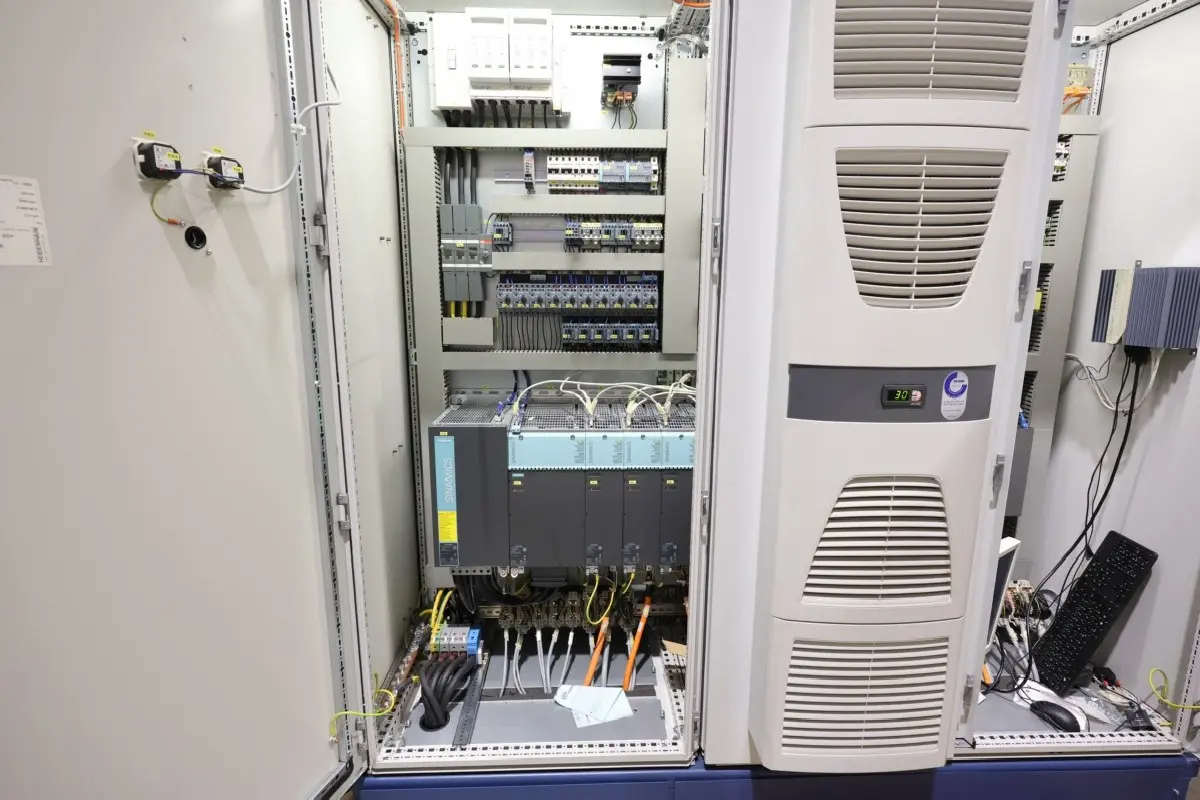

| Система управления | Siemens 840-Dsl |
| Высота центров | 400 mm |
| Максим. потребляемая мощность станка | 45 kW |
| Макс. длина шлифования | 3500 mm |
| Диаметр резьбы | 20 - 80 mm |
| Шаг нарезки | . mm |
| Система управления | CNC |
| Масса машины | 24 t |
| Габариты | 10,7 x 4,6 x 2,9 m |
| Срок поставки | nach Vereinbarung |
| Цена |
Auf Anfrage |
Maschinenart: Gewindeschleifmaschine
Gewindelänge/max.: 50/3500 mm
Werkstücklänge -: 4000 mm
Vorschubgeschwindigkeit U-Ось: 0 - 2500 mm/min
Vorschubgeschwindigkeit W-Ось: 0 - 2500 mm/min
Vorschubgeschwindigkeit B-Ось: 100 1/min

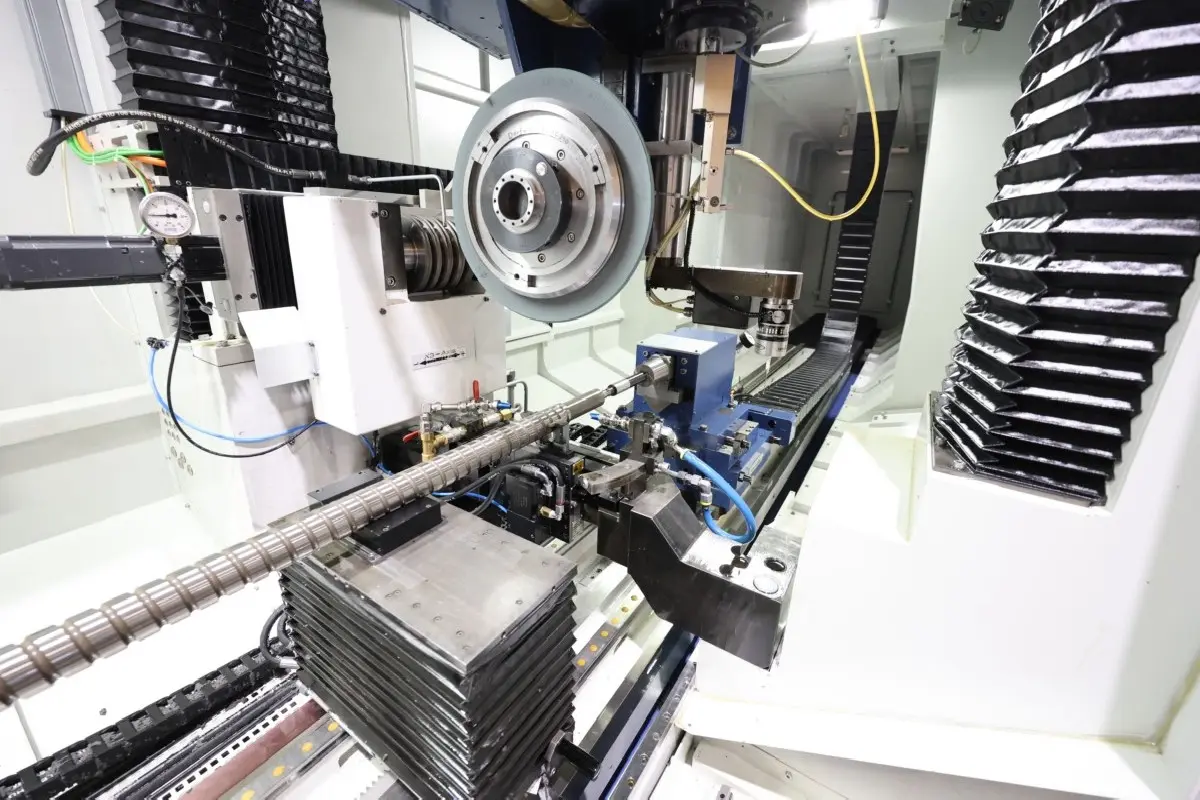

Gewindeschleifmaschine / Profilschleifmaschine, geeignet für:
- das Gewindeschleifen von ein- und mehrgängigen Kugelgewindespindeln mit
gotischen Profilen und Sonderprofilen
- Ø 20 bis 80 mm bei einem Schleifscheiben-Ø von 350 bis 500 mm
- Länge zwischen den Spitzen bis max. 4000 mm
Ausstattung / Zubehör:
- Шлифовальный шпиндель:
- Leistung 14 kW
- Bei einem Durchmesserbereich der Schleifscheiben von 350-500 mm sind
Schnittgeschwindigkeiten zwischen 20 und 75 m/s einstellbar.
- Schleifscheiben:
- Durchmesser neu 500 mm
- Durchmesser abgenutzt 350 mm
- Bohrungsdurchmesser 203,2 mm
- Diamantformrolle:
- Durchmesser 121,3 mm
- Radius 0,5 mm
- Mitnehmerflansch für Werkstückdurchmesser 15-70 mm
- Mitnehmer:
- für 10-32 mm Mitnahmedurchmesser am Werkstück
- für 31-60 mm Mitnahmedurchmesser am Werkstück
- für 60-105 mm Mitnahmedurchmesser am Werkstück
