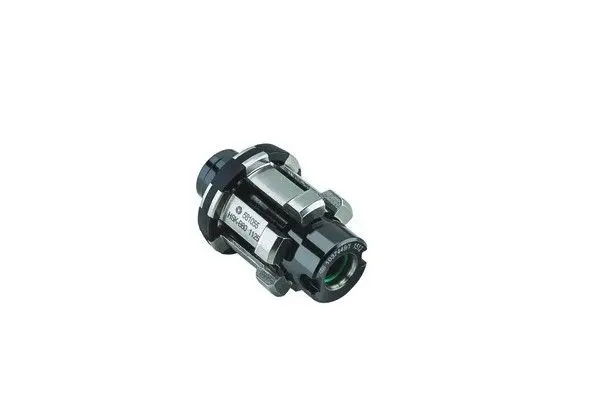

Системы зажима инструмента Röhm 891070 HSK-Spannsatz Untermaß -0,5 mm A63

Röhm 891070 HSK-Spannsatz Untermaß -0,5 mm

Spannsatz - für Spindelrevision

• Einsatzbereich: Spannsatz für HSK-Spannsysteme nach Kegelinstandsetzungsmaßnahmen.



• Vorteile: DLC-Beschichtung garantiert eine lange Lebensdauer des Spannsatzes


• Kurze Baulänge für kompakten Kraftfluss und hohe Steifigkeit


• Hohe Kraftverstärkung durch Übersetzung im Spannsatz


• Sicheres Spannen und Lösen der Werkzeuge

Technische Merkmale:

• Größe HSK-A/C/E/T: 63


• Größe HSK-B/D/F: 80


• Gesamthub: 14


• Ausstoßhub AM: 0,5


• Kegel-Ø d2: 48


• d3: 24 mm


• d4: 40 mm


• d5: M12x1


• d6: 10,5 mm


• l1: 62 mm


• l2: 6,3 mm


• l3: 51,5 mm


• l4: 45,7 mm


• l5: 19 mm


• l6: 28 mm


• Einstellmaß EM: 10,5


• Betätigungskraft kN: 4


• Spannkraft kN: 25


• Max. Einsatzdrehzahl1) min-1: 24000
