| Производитель | SCHAFBERGER + SPROEDHUBER |
| Модель | Super |
| Год выпуска | neu |
| Система управления | konventionell |
| Рабочая высота | 2300 mm |
| Ширина сварки | 3500 mm |
| вертикаль | anpressen – lösen – horizontal anpressen – lösen – / |
| Общая мощность | 3 KW, 400 V, 50 Hz. |
| Высота | . Erhöhung der Arbeitssicherheit durch ebenerdiges Arbeiten ohne |
| Срок поставки | Nach Absprache |
| Лаковое покрытие | RAL 7035 lichtgrau und RAL 7016 anthrazitgrau |
| Цена |
Auf Anfrage |
| Исполнение | , mit Grundrahmen und Maschinenanschluss verbunden. |
| Технические данные | (lt. Hersteller ohne Gewähr, Abbildung zeigt eventuel |
Maschinenart: Rahmenpresse
Anzahl der Druckzylinder: 4 St.S+S elektrohydraulischer Rahmenpressautomat Typ Super
Optionen:
Arbeitsbreiten von 3.000 mm bis 5.000 mm
Arbeitshöhen von 2.000 mm bis 3.000 mm
Optionale Ausrüstung mit Mitteldruckbalken, Schrägfenstereinrichtung,
Konterprofile für Einzelteilfertigung und vieles mehr!
Fragen Sie bei uns die komplette Preisliste an!
Beschreibung:
Mit automatischer Einstellung
für Eckverbindung Zapfen und Schlitze (andere Eck-
verbindungen optional), CE-Ausführung
Der einzige selbstumrüstende Hochleistung-
Rahmenpressvollautomat, bei dem die Hölzer nicht
vorgesteckt werden müssen. Die Breiten-
und Höhenverstellung erfolgt automatisch, ohne Zeitverlust,
unmittelbarnach dem direkten Einlegen der
Werkstücke in den Pressbereich.
Es ist kein Umsetzen der Hölzer notwendig.
Grundmaschine in stärkster Rahmenschweißkonstruktion, aus
überdimensionierten, dickwandigen Spezialprofilen. Führungsbahnen
der Pressecken an den Druckbalken in abriebsarm bearbeiteter Ausführung.
Anschlagseitig durchgehendes Widerlager für Breitenverpressung, in
biegesteifer Ausführung, auf dem Grundrahmen aufgebaut.
Durchgehendes Widerlager unten in schwerster verwindungssteifer
Einleghöhe 500 mm. Alle Widerlager feinjustierbar für absolute
Winkelgenauigkeit und Langzeitpräzision.
Schiebeschlitten rechts mit schneller, motorischer Breitenverstellung mit
garantiertem Parallellauf, inkl. automatischer hydraulischer Feststellung:
Zentralantrieb für Maßeinstellung horizontal und vertikal, mit hohe Ein-
und Verstellgeschwindigkeit und automatischer Breiten- und Höhenverstellung
(optoelektronisch).

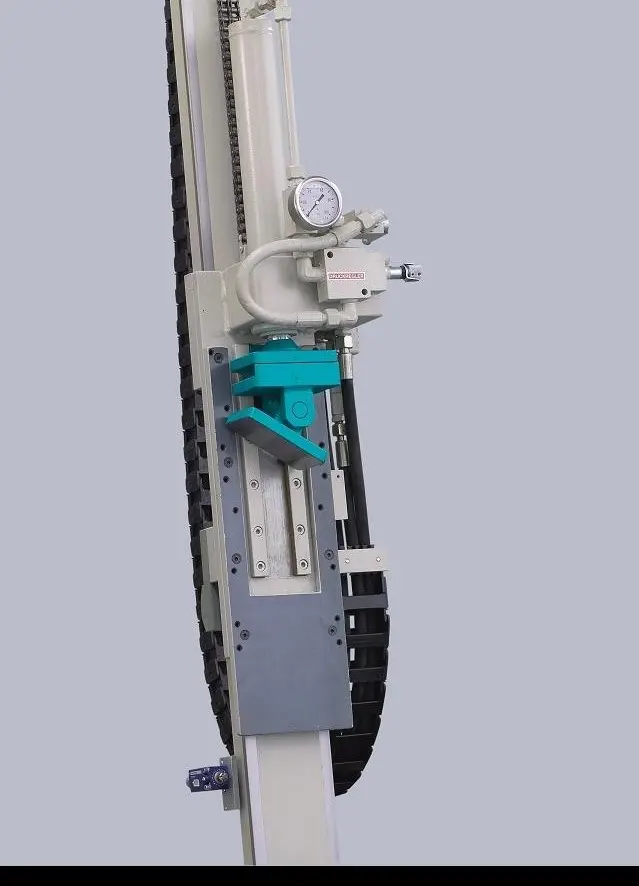

2 Vertikaldruckzylinder, doppelwirkend, Kolbendurchmesser 50 mm,
250 mm Zylinderhub, Druckkraft regelbar 400 bis 2000 kg.
2 Horizontaldruckzylinder, doppelwirkend, Kolbendurchmesser 40 mm,
80 mm Zylinderhub, kg Druckkraft, regelbar 250 bis 1250 kg.

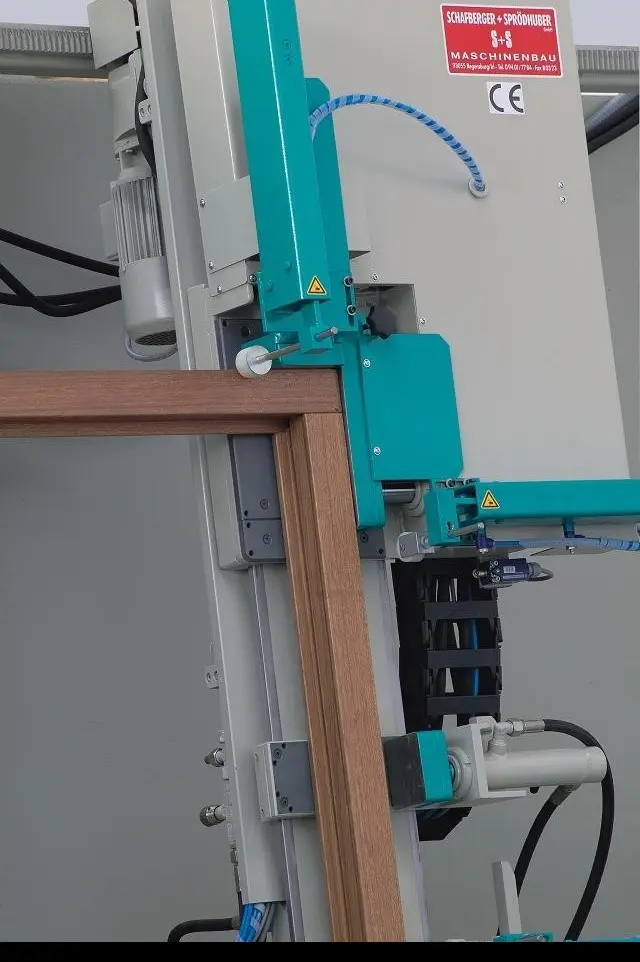

Pressecken oben rechts, in schwerer, gefräster Ausführung, mit
automatischer Eckeinstellung.
Freibleibende Pressecken
Anlageflächen in leimabweisender Ausführung.
Widerlager- und Druckplattentiefe 100 mm.
8-fach Halte – und Positioniereinrichtung, für das absolut lose Einlegen
aller Einzelhölzer in den Pressbereich (ohne Vor- und Anstecken). Jedes
Rahmenteil wird doppelt gehalten und positioniert.
Automatische Hochschleppfunktion ermöglicht eine ergonomisches Einlegen
des oberen Querholzes bei hohen Rahmen in einer bedienerfreundlichen
Leitern und Tritte.
Alle Rahmen-Einzelhölzer werden direkt in den Pressbereich eingelegt.
Programm-Wahlmöglichkeiten:
manuell motorisch über Tipptaster,
vollautomatisch über Optoelektronik für Maßeinstellung
inkl. automatischem Presszyklus in Verbindung mit Sicherheits-Lichtschranke
Automatischer, taktgesteuerter Presszyklus durch Impulsgabe
horizontal pressen
Steuerschrank servicefreundlich links am Grundrahmen angebaut.
Schnelle, optoelektronische Maßeinstellung.
Kompakthydraulikaggregat regelbar von 20 bis 100 bar.
Elektrische Handsteuerung, frei programmierbar, für zügiges Arbeiten, besonders
bei großen und komplizierten Rahmenkonstruktionen (mit Setzhölzern und
Kämpfern) für Einmann-Bedienung.
Arbeitssicherheit mit Sicherheits-Lichtschranke, durchgriffsicherer Rückwand
und seitlichem Eingriffschutz nach EU-Maschinenrichtlinie
Elektrische Ausrüstung:
Pneumatikanschluss: R ¼“, max. 8 bar
optionale Ausrüstungen !)
