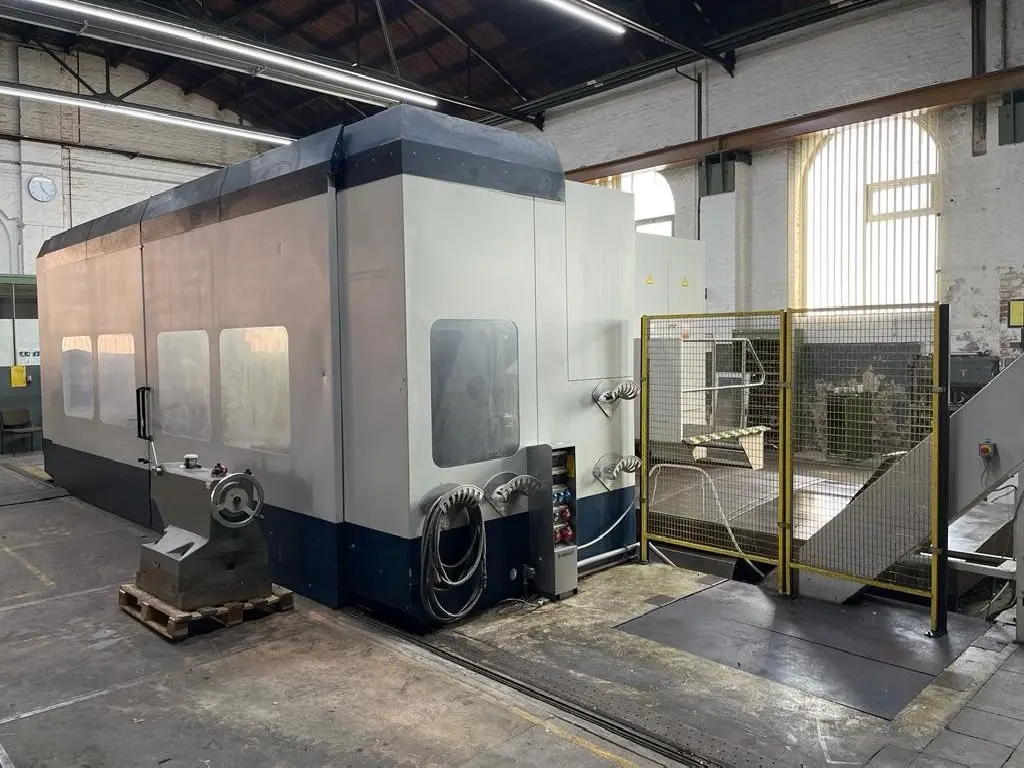

Фрезерный станок с подвижной стойкой SORALUCE FP 6000, г.в. 2009

Maschinenart: Fahrständerfräsmaschine
Tischabmessung - längs: 7000 mm
Tischabmessung - quer: 2000 mm
- CNC-ЧПУ: HEIDENHAIN ITNC 530
Orthogonaler Fräskopf:
• Werkzeugaufnahme: ISO 50, DIN69871 AD
• Autom. Werkzeugspannung: Spannkraft 20.000 N
• Teilgenauigkeit / Wiederholgenauigkeit: ± 3 sec. == ± 0,002 mm
• Anzugsbolzen: DIN 69872 Form A
• Anzahl der Schwenkpositionen: 1 x 1 ° Fräskopf ( 360 Positionen hintere
Ebene, 270 Positionen vordere Ebene)
• Durchmesser Spindellagerung: 90
• Sperrluft: 0,7 bar
• Antriebsart: Drehstrommotor
• Antriebsleistung: 100 % ED 32 kW
• Spindeldrehzahl: 20 - 4000 U/min
• Volle Leistung ab: 340 U/min
• Drehmoment bei 32 kW/S1: 910 Nm
• Drehzahlregelung: 2 Bereiche stufenlos über Stern / Dreieckschaltung
• Typ: NC2.08.1000.2.1.11.15
• Artikelnr.: 4-628-928-0011
• Serienr.: 2710772 / 001
• Zulässige axiale Belastung auf Schaltteller bei vertikalem Einsatz:
120.000 N
• Zulässige radiale Belastung auf Schaltteller : 250.000 N
• Zulässiges Kippmoment bei vertikalem Einsatz: 48.000 Nm
• Zulässige Transportlast bei vertikalem Einsatz ohne Gegenlagerung: 6.000 kg
• Zulässige Transportlast bei vertikalem Einsatz mit Gegenlagerung: 12.000 kg
• Teilgenauigkeit:
o Systemgenauigkeit des Gebers bei direkter Messung: ± 1 11
o Messgenauigkeit Rundtisch (Ohne ЧПУ): ± 2,5 11
• max. Drehzahl: 2,732 U/min
• Geschwindigkeit: 984 °/min
• Mess-system Fabrikat: Heidenhain
• Baujahr 2009

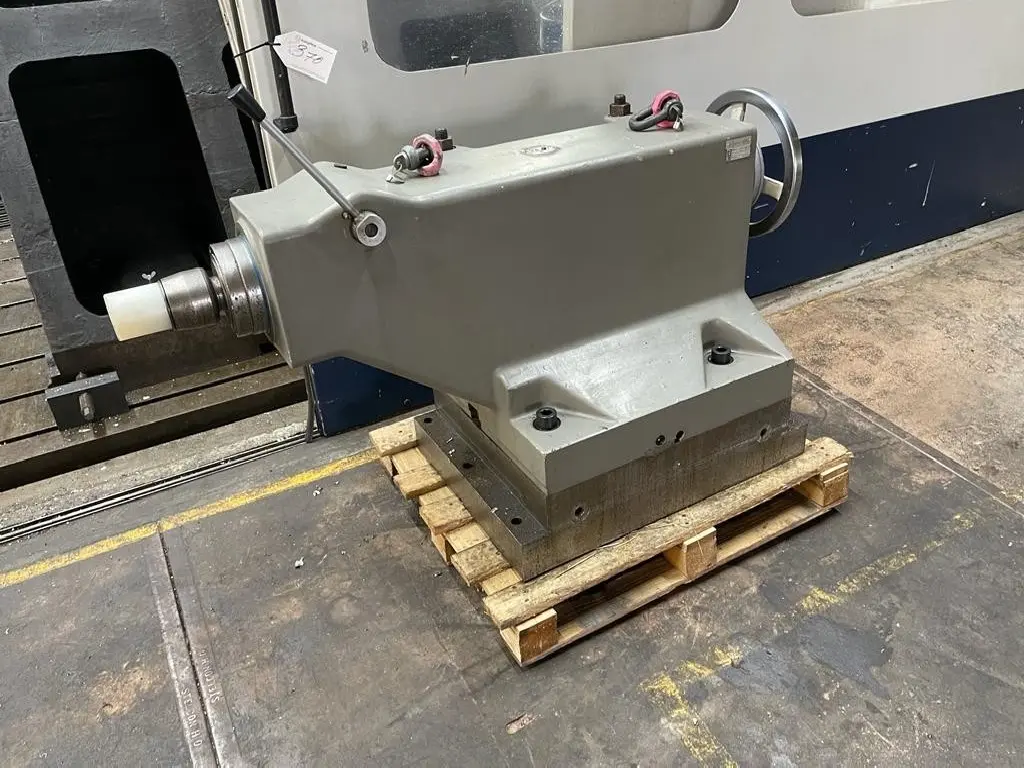

• Pinolenhub: max. 400 mm
• Pinolendurchmesser: 180 mm
• Symmetrie der Richtnute zur Pinole: 0,030 mm
• Aufnahmekegel MK 6
