Рамный пресс S&S Bavaria 2000 L - Video

"Рамный пресс S&S Bavaria 2000 L - Video, г.в. Vorführpresse"

Объявление # P0215449
Тип: Рамный пресс
Производитель: S&S
Год выпуска: Vorführpresse
Модель/Тип: Bavaria 2000 L - Video
Состояние: Бу
Наработка: h
Реферальный номер: p216428
  • ID: P0215449
  • 65
  • 2024-10-07
  • Цена
  • по запросу
Связаться через Telegram Telegram
Связаться через WhatsApp WhatsApp


ПроизводительS&S
МодельBavaria 2000 L - Video
Год выпускаVorführpresse
Система управленияüber Tipptaster mit getrennten Steuerkreisen
Эксплуатационная масса3000 kg
Габаритные размеры LxBxH5500x1400x3550 mm
Система управленияkonventionell
Рабочая высотаangepasst, Kolbendurchmesser 60 mm
Ширина сварки4500 mm
Шкаф с приборами управленияan der Innenseite der Maschine,
Регулировка высотыund Pressen durch Langhubzylinder
Общая высотаder Maschine ca. 3.550 mm
Необходимая площадь: 5.500 mm x 1.400 mm x 3.550 mm (LängexBreitexHöhe)
Срок поставки8 Wochen
Усилие давленияpro Zylinder max. 1250 kg
Лаковое покрытие: RAL 7035 lichtgrau mit RAL 7016 anthrazitgrau
Цена Auf Anfrage
Maschinenart: Rahmenpresse
Anzahl der Druckzylinder: 6 St.

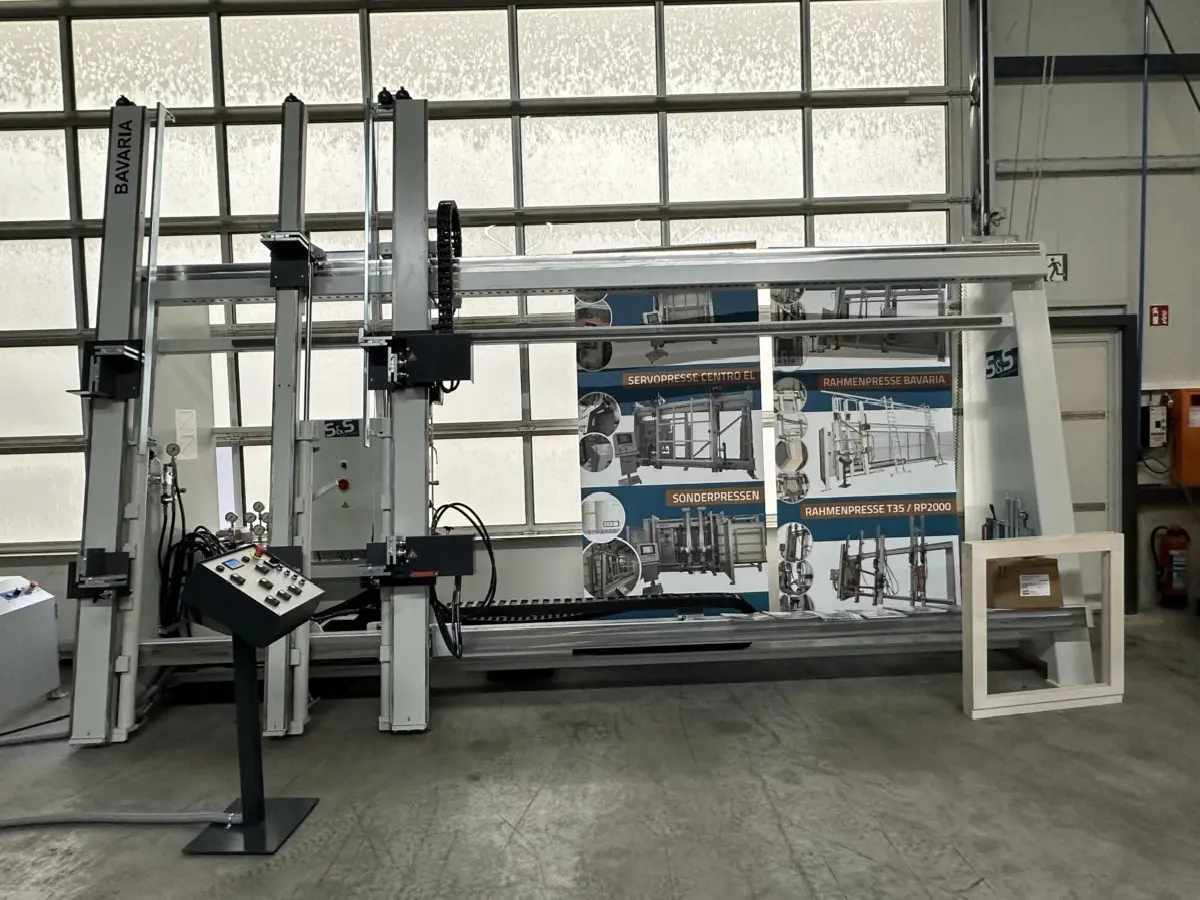

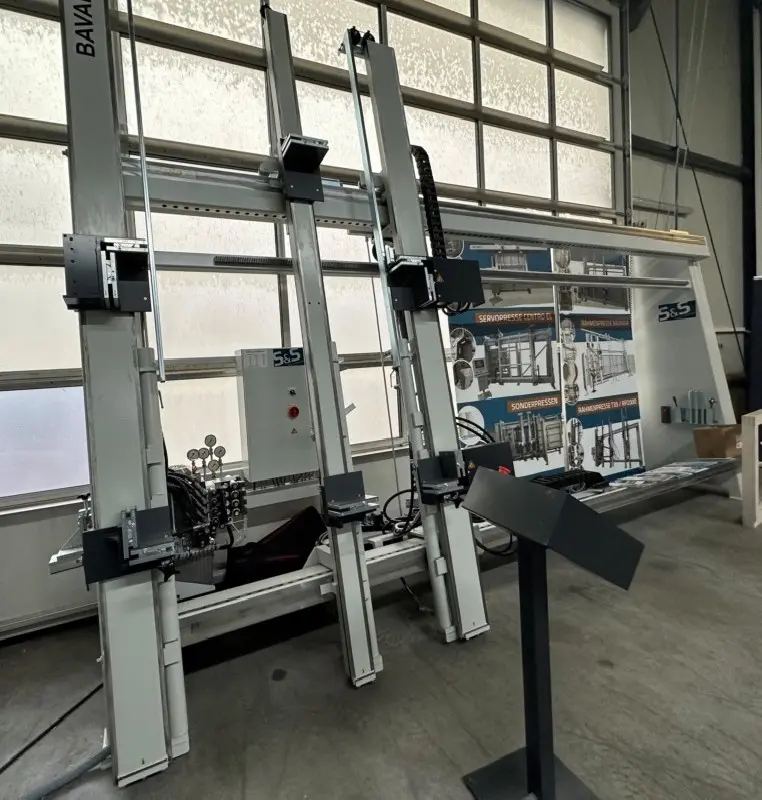

S&S Rahmenpresse Bavaria 2000 L
---------------------------------
Mit automatischem Presszyklus + Handsteuerung
für Eckverbindungen Zapfen+Schlitze und Dübelverbindung/gestemmter Zapfen,
umstellbar über Wahlschalter am Schaltschrank.
Mit Grundausrüstung für optionalen Einsatz von Konterprofilen, falls Flügel am
losen Teil umfälzt werden.
CE-Ausführung
Grundmaschine in stärkster Rahmenschweißkonstruktion,
mit dickwandigen Spezialhohlprofilen.
Führungsbahnen der Druckbalken für die Pressecken
in abriebsarm bearbeiteter Ausführung.
Schnelle, leichtgängige, manuelle Breitenverstellung
durch kugelgelagerten Laufwagen, Fixierung in 50 mm
Lochraster, optional motorische Breitenverstellung mit
mit hydraulischer Klemmung(gegen Aufpreis).
in einem Arbeitstakt. Rechtsseitige Pressecken mit
integrierten Horizontalzylindern, daher keine
vertikale Positionierung der Horizontaldruckzylinder
notwendig,wodurch Zylinderkollisionen vermieden werden.
Widerlager unten in mehreren Positionen auf die jeweils
günstigste Einlegehöhe einstellbar.
3 KW Kompakthydraulikanlage mit intergriertem
Steuerblock, variable Druckregelung
von 20 - 120 bar, Manometer
für die vertikalen und horizontalen Presszylinder, montiert
auf frei beweglichem Bedienpult.
2 Vertikal-Presszylinder, doppelwirkend, Hub an
2 Horizontal-Presszylinder, doppelwirkend,
80 mm Hub, Kolbendurchmesser 40 mm
Widerlager und Druckplattentiefe 100 mm
Maschine mit anschlussfertigen Stecker 16 A
Arbeitsgröße: Länge x Höhe = 4.500 mm x 2.750 mm
Hinweis:
tatsächliche Arbeitsgröße: 4.500 x 3.000 mm (Länge x Höhe)
Artikel 00001147
------------------------
1 Mitteldruckbalken komplett mit Druckzylinder,
Druckschlauch und Absperrventil bis 2.750 mm hoch
Hinweis: tatsächliche Arbeitshöhe: 3.000 mm
Artikel 00000471
------------------------
Einzeldruckregelung für Mitteldruckbalken,
Druckregelbereich bis max. 100 bar
(Zum Verpressen von Kreuzsprossenfenster)
Artikel 00000112
-----------------------
stufenlos höhenverstellbare Querdruckeinrichtung,
komplett mit Druckzylinder und Widerlager,
Drossel- und Absperrventil
Artikel 00000481
------------------------
Einzeldruckregelung für Querdruckeinrichtung
Druckregelbereich bis max. 100 bar
(Zum Verpressen von Kreuzsprossenfenster)
Artikel 000000391
-------------------------
Absperrventil am 3. Vertikalzylinder
Artikel 00000391
-----------------------
Absperrventil am oberen Horizontalzylinder
Artikel 00001005
------------------------
3 x Schrägfenstersteuerung für Vertikalzylinder
Artikel 00000302
-----------------------

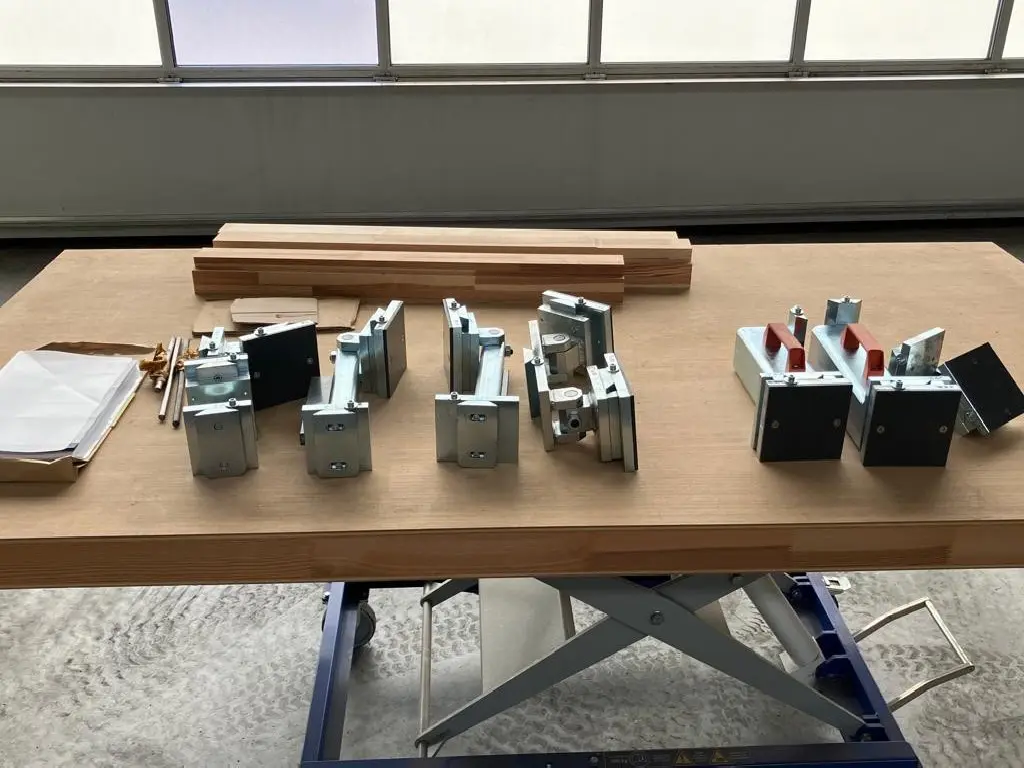

3x Pendeldruckplatten aufsteckbar
zum Pressen bis 60 Grad
Artikel 00000631
-----------------------
Doppelpendeldruckplatte
für Spitzfenster (Dreieck)
Artikel 00000113
-----------------------
2 x Verlängerung für Pendeldruckplatte
für Spitzfenster (Dreieck)
Artikel 00000057
-----------------------
Zwischenzulage für Kleinstmaßverpressung
zur Überbrückung des 1. Druckbalkens,
inklusive Absperrventil am 1. Vertikalzylinder
Artikel 00000100
-----------------------
Motorische Breitenverstellung mit Digitalanzeige,
inklusive halbautomatischer Breitenzielpositionierung mittels
Tastatureingabe und 2 Zustimmtaster
Artikel 00001001
-----------------------
Maschine ausgerüstet zum Verpressen
von "Zapfen + Schlitze" und zusätzlicher Presszyklus
zum Verpressen von "Dübelverbindung" bzw.
"Plugtec", umstellbar am Bediendisplay
Artikel 00001002
-----------------------
6x Druckeinheit Auflagen- und Druckplattentiefe 120 mm
Artikel 00001003
-----------------------
Grundausrüstung für Konterprofile
Artikel 00000632
-----------------------

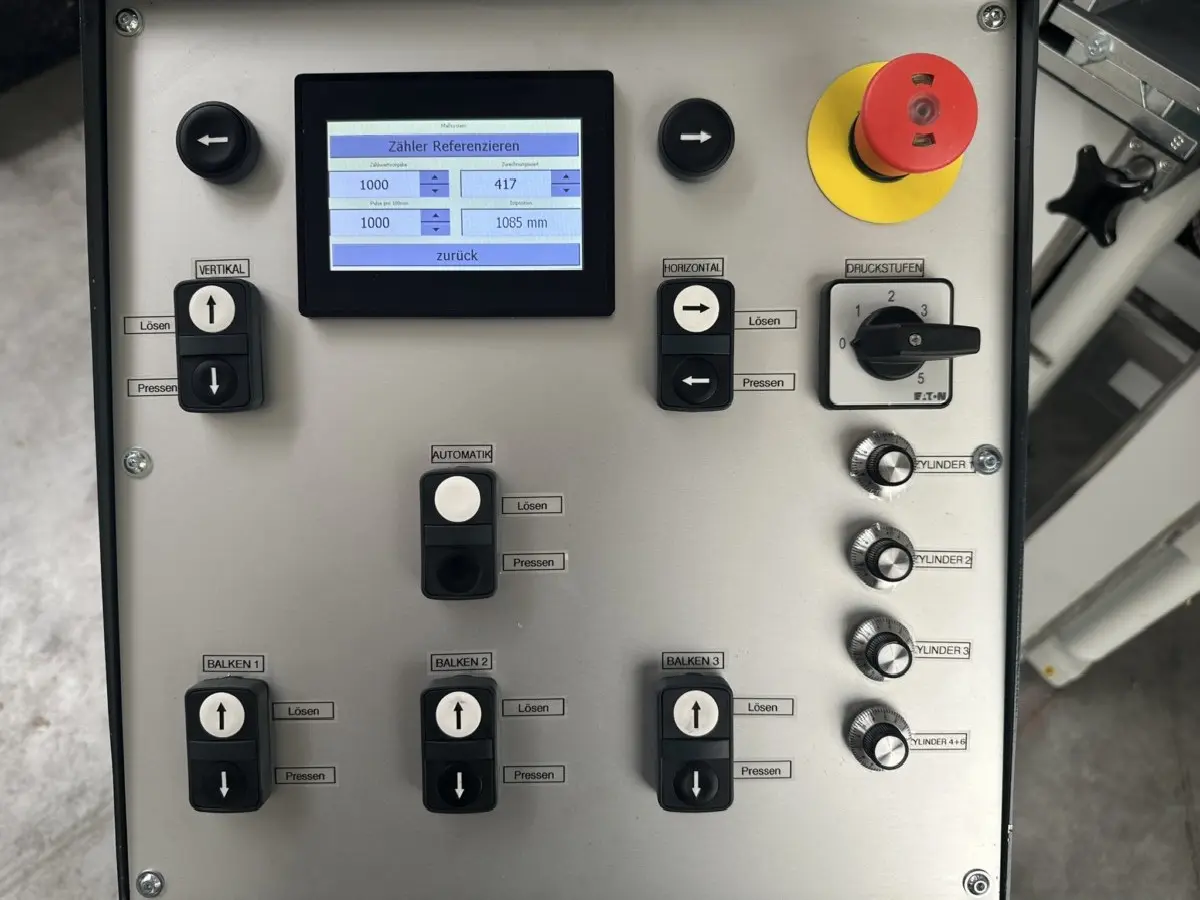

Elektronische Druckvorwahleinrichtung
für 6 verschiedene, fix programmierte
Druckstufen (jederzeit änderbar)
Druckstufen für die 4 Hydraulikkreise (Ausführung mit Schrägfenstersteuerung):
? Vertikalzylinder 1
? Mitteldruckbalken (= Vertikalzylinder 2)
? Vertikalzylinder 3
? Horizontalzylinder 4+6
Hinweis:
Der Querdruckzylinder (= Horizontalzylinder 5) kann über ein optionales
manuelles Druckregelventil unabhängig geregelt werden
Artikel 00001126
-----------------------
rückseitig montiert, von vorne zugänglich
Artikel 0000127
------------------------
Presshöhenmodifikation 2750/3000 mm
Maschine wird mit Druckbalken der Höhe 3.000 mm geliefert
Der Zylinderanbau und die Positionen der unteren Pressecken
entsprechen jedoch der Ausführung mit Presshöhe 2.750 mm.
Durch den Einbau von 3 Stück 300 mm langen Kolbenstangenverlängerungen
kann die max. Presshöhe auf 3.000 mm erhöht werden.
Mithilfe der mitgelieferten Werkzeuge ist ein Umrüsten der
Maschine innerhalb von ca. 10 Minuten möglich.
Einlegehöhen:
- untere Einlegehöhe für Flügel mit Breite <550 mm; ca. 1280 mm
- Einlegehöhe Oberkante oberes horizontales Rehmenholz bis Presshöhe
2.750 mm; ca. 1.620 mm
- Einlegehöhe Oberkante oberes horizontales Rahmenholz Presshöhe
>2.750 mm; ca. 1.920 mm (Kolbenstangenverlängerung eingebaut)
Lieferumfang:
1 Stück Auflageplatte
3 Stück Kolbenstangenverlängerungen 300 mm
1 Stück Gabelschlüssel Gr. 30
1 Stück Knarre mit Steckschlüssel Gr. 24
1 Stück Halterung für Kolbenstangenverlängerungen und Werkzeug
Hinweise:
- Die Höhenkorrektur bei Maschinen mit Positionierfunktion erfolgt
durch Paramterumschaltung. Der Betrieb der Maschine mit den
eingebauten Kolbenstangenverlängerungen wird durch einen anderen
Bildschirmhintergrund angezeigt.
---------------------------------
Gesamtpreis in o.g. Ausführung: auf Anfrage!
Optionen mit Mehrpreisen:
-----------------------
Artikel 00001004
-----------------------
Konterprofile, Preis je Stück: 260,00 Euro
Weitere Optionen wie z.B. andere Arbeitsmaße auf Anfrage!
(Technische Angaben laut Hersteller – ohne Gewähr! Abbildungen können vom
Orignal abweichen, Preise netto, zzgl. MwSt. (Inland))
