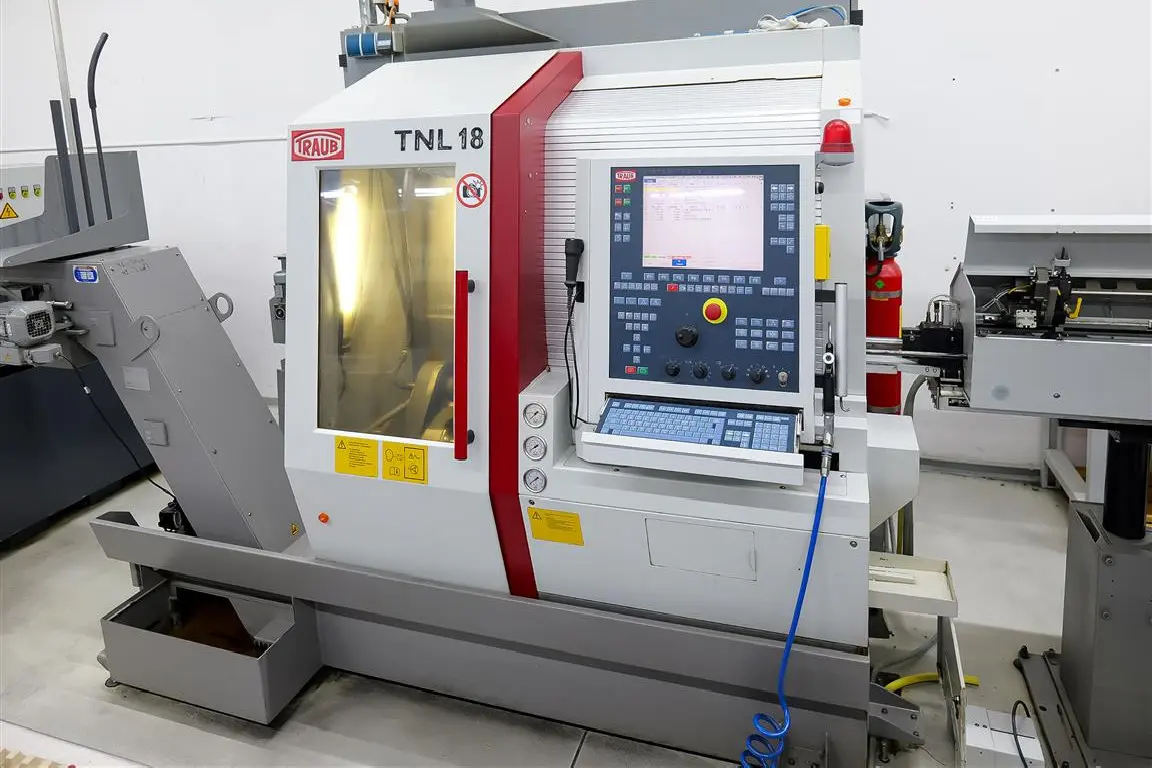

Токарно фрезерный станок с ЧПУ TRAUB TNL 18-7, г.в. 2014

Maschinenart: CNC Dreh- und Fräszentrum
Lieferzeit: : Sofort verfügbar
Drehlänge: 250 mm
Max. Stangendurchlass: 18 (20) mm
Eckdrehzahl: 5000 min-1
Antriebsleistung 100%/40% ED: 3,0/ 5,5 kW
Hub Z (L-Betrieb/K-Betrieb): 205/80 mm
Auflösung Система замера Z: 0,001 mm
Vorschubkraft 63% ED: 3000 N
Max. Spannkraft Spannzylinder axial: 1600 daN
Max. Spanndruck: 40 bar
Max. Spannkraft: 300 daN
Min. Spanndruck: 7,5 bar
Kolbenfläche: 40 cm2
Zylinderweg gesamt: 5 mm
Spannrohr Lichte Weite: 21 mm
Spannrohrgewinde: M25x1
Anzahl der angetriebenen Stationen: 8
Hub (X/Y/Z): 120 / -25/+40 /250 mm
Eilgang (X/Y/Z): 20/20/40 m/min
Span - Span Zeit: 0,5 sec
Auflösung Система замера (X/Y/Z): 0,0005/0,0005/0,001 mm
Vorschubkraft 63% ED (X/Y/Z): 2500 N
Antriebsleistung bei 100%/25% ED : 1/2 kW
Max. Drehzahlbereich am Werkzeugritzel 100%/25% ED: 9000/12000 min-1
Drehmoment am Werkzeugritzel 100%/25% ED: 2/3,9 Nm
Anzahl der angetriebenen Stationen (+ Gegenspindel): 7
Hub (X/Y/Z): 120 / -20/+40 /250 mm
Eilgang (X/Y/Z): 20/20/40 m/min
Span - Span Zeit: 0,5 sec
Auflösung Система замера (X/Y/Z): 0,0005/0,0005/0,001 mm
Vorschubkraft 63% ED (X/Y/Z): 2500 N
Antriebsleistung 100%/20% ED: 1,5/3,4 kW
Max. Drehzahl am Werkzeugritzel 100%/20% ED: 9000/12000 min-1
Drehmoment am Werkzeugritzel 100%/20% ED: 3/7,3 Nm
Anzahl der Stationen : 7
Anzahl der antreibbaren Stationen : 3 (Station 12, 13 and 14) max.
Teilungsabstand: 46 mm
Antriebsleistung Station 12 und 14 100%/25% ED: 1/2 kW
Max. Drehzahl am Werkzeugritzel Station 12 und 14 100%/25% ED: 7500/10000 min-1
Drehmoment am Werkzeugritzel Station 12 und 14 100%/25% ED: 2,4/4,7 Nm
Antriebsleistung Station T13 100%/25% ED: 1 / 2 kW
Max. Drehzahl am Werkzeugritzel Station T13 (100%/25% ED): 3000/4000 min-1
Drehmoment am Werkzeugritzel Station T13 (100%/25% ED): 5,9/11,8 Nm
Werkstückdurchmesser - : 21 mm
Max. Einspanntiefe Werkstück: 180 mm
Max. Drehzahl (100%/20% ED): 9000/12000 mm
Antriebsleistung 100%/20% ED: 1,5/3,4 kW
Hübe (X/Y/Z): 120 / -20/+40 / 250 mm
Eilgang (X/Y/Z): 20/20/40 m/min
Max. Spannkraft Spannzylinder axial: 887 daN
Spanndruck: 30 bar
Min. Spannkraft: 135 daN
Min. Spanndruck: 10 bar
Kolbenfläche: 37,6 cm2
Zylinderweg gesamt: 5 mm
Werkstücklänge -: 200 mm
Werkstückdurchmesser - : 20 mm
Werkstückgewicht: 0,5 kg
Hub pro Spannbacke: 5 mm
Eilgang max, (ЧПУsleistung bei 0.001 Auflösung): 30 m/min
Feininterpolationstakt und Messkreiszyklus, alle: 0,34 ms
Größte Gewindesteigung: 999,999 mm
Größter Radius: 99999,99 mm
Vorschub-Override: 0...200 %
Eilgang-Override: 0...100 %
Drehzahl-Override: 50...120 %
Zusätzlicher Festplattenspeicher für NC-Programme: 600 MB
Pumpendruck Grundeinheit (3 bar / 8 bar): 3/8 bar
Förderleistung Grundeinheit (3 bar / 8 bar): 80/100 l/ min

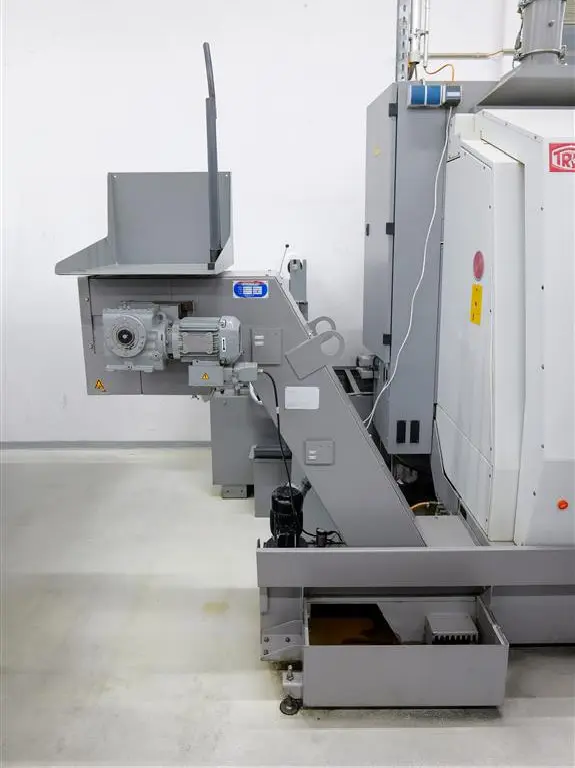

Behälterinhalt Späneförderer mit Kühlschmierstoffbehälter: 250 l

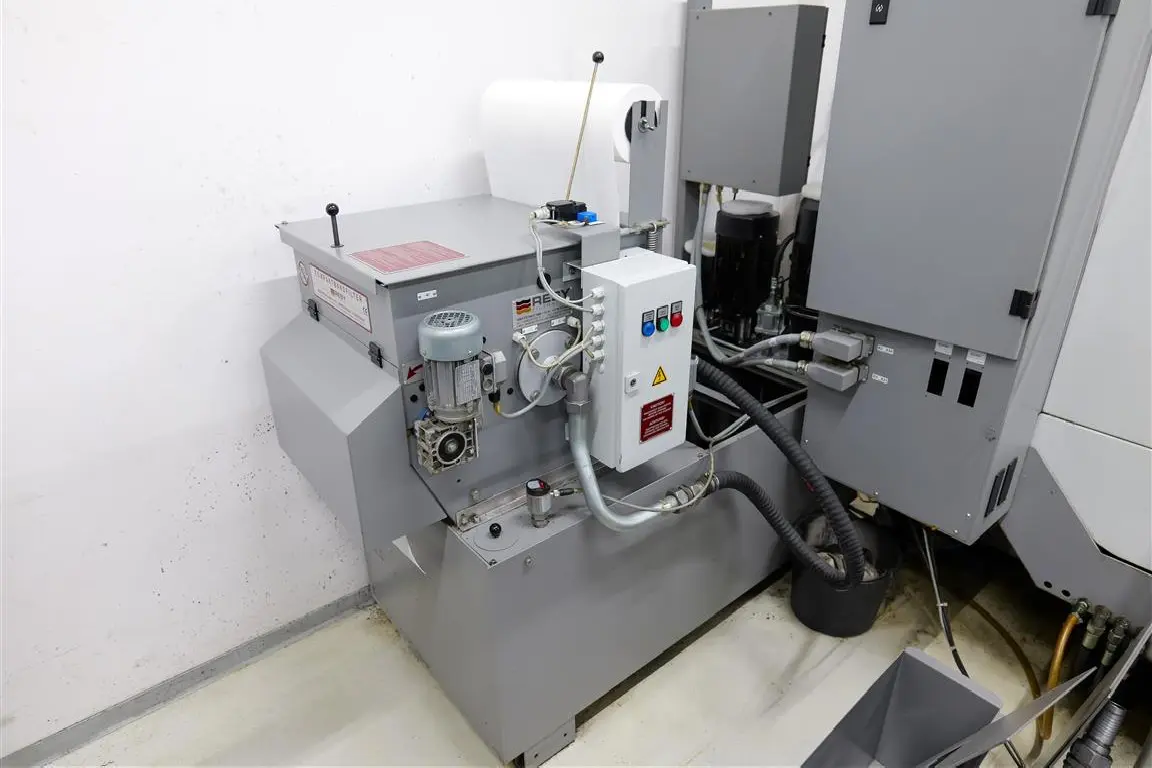

Behälterinhalt Universal-Kühlschmierstoffeinheit: 500 l
Filterfeinheit: 250 micron
Pumpendruck: 20 bar
Förderleistung: 30 l/ min
Filterfeinheit: 250 micron
Behälterinhalt: 11 l
Systemdruck: 60 bar
Pumpenmotor-Leistung: 1 kW
Kühlleistung: 1 W
Behälterinhalt: 3 l
Schmierintervall: 20 min
Spindelhöhe über Flur: 1150 mm
Relative Luftfeuchtigkeit (bei 40°): max. 50 %
Grundmaschine L xTxH (ohne Spändeförderer, Vorschub Brandschutz und Lüfter): 2203 x 1436 x 2235 mm
Gewicht mit Schaltschrank bei Ausstattung: 3500 kg
Die Maschine befindet sich in einem sehr guten Zustand und stammt von einem Betrieb der sich auf die Herstellung und Entwicklung von Prothesen und Implantate spezialisiert hat. Die Maschine wurde für die Herstellung von Sonderschrauben aus Kobalt-Chrom und Titan genutzt. Der Spindel und Betriebsstundenstand wurde am 05.11.2024 wie folgt abgelesen:
Automatik läuft 1: 38.987h
Automatik läuft 2: 34.538h
Produktionszeit: 34.485h
