| Производитель | VDF - HEIDENREICH & HARBECK |
| Модель | E3H |
| Год выпуска | ca. 60er Jahre |
| Масса станка | 3850 kg |
| Число оборотов | 18-900 U/min |
| Ширина станины | 403 mm |
| Система управления | konventionell (konventionell) |
| Мощность привода | 7,5 kW |
| Рабочее напряжение | 380 V |
| Управляющее напряжение | 220 V |
| конус Морзе | 5 Nr. |
| Отверстие шпинделя | 82 mm |
| Цена |  |
Maschinenart: Leit- und Zugspindeldrehmaschine
Lieferzeit: : Sofort verfügbar
Drehdurchmesser über Bett: 600 mm
Drehdurchmesser über Support: 370 mm
Drehlänge: 3000 mm
Arbeitsweg des Unterschiebers : 350 mm
Arbeitsweg des Oberschiebers : 125 mm
Verstellweg der Reitstockpinole : 200 mm
max. Werkstückgewicht bei fliegend eingespanntem Werkstück (max. Schwerpunktabstand 200 mm) : 400 kg
max. Werkstückgewicht zwischen den Spitzen mit 1 Setzstock: 1.250 kg
max. Werkstückgewicht zwischen den Spitzen mit 2 Setzstöcken: 1.600 kg
32 Längsvorschubgrößen : 0,056...2 mm/U
32 Planvorschubgrößen : 0,0224...0,8 mm/U
Spitzenhöhe über Flachbahn: 290 mm
Spitzenhöhe über Prismenoberkante: 272 mm

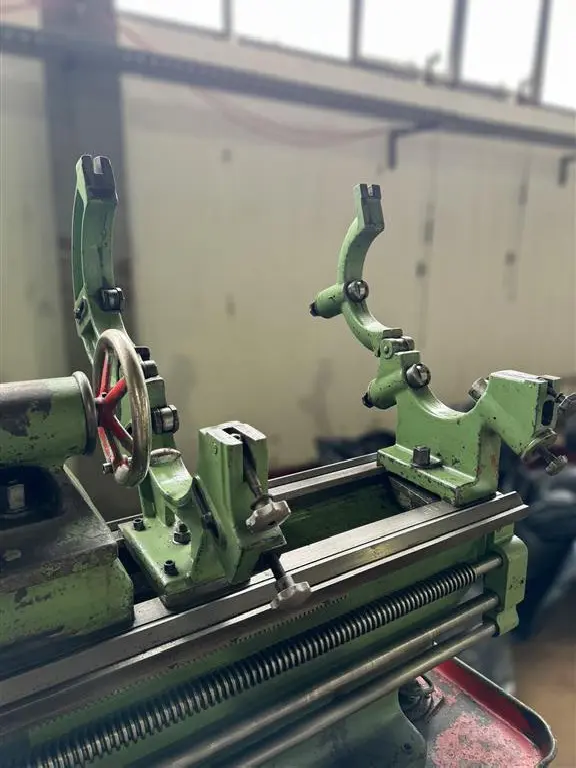

Durchlass Lünette 1: 260 mm
Durchlass Lünette 2: 310 mm
Leitspindelsteigung (normal): 12 mm
Durchmesser der Pinole vom Reitstock: 80 mm
Schneidstahlquerschnitt nach DIN 770: 25 x 25 mm
67 metrische Gewinde: 0,4...224 Steigung in mm
81 Whitworth-Gewinde: 70...1/8 Gänge auf 1"
61 Modulgewinde: 0,1...56 Modul
81 Diametral-Gewinde: 280...1/2 Pitch
Gesamtnennstrom : 17 A
Abmessungen der Maschine (LxBxH) : 5.500 x 1.400 x 1.500 mm
