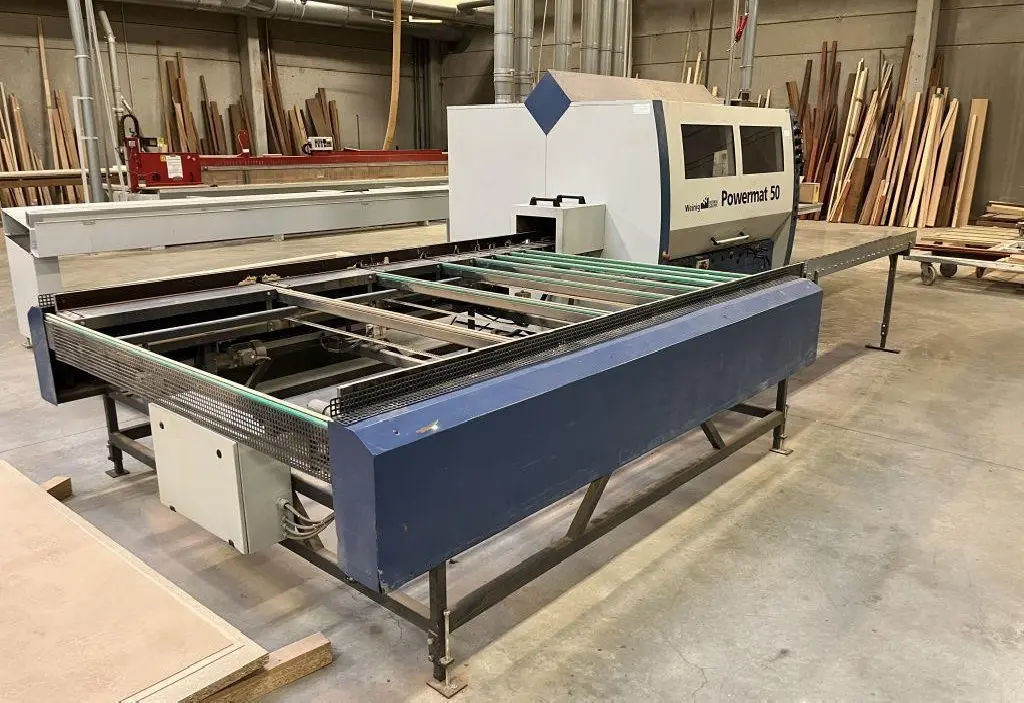

Четырёхсторонний строгальный станок WEINIG Powermat 500 2 rechte Spindel

Maschinenart: Vierseitenhobelmaschine
Abrichttischlänge: 2500 mm
Weinig Powermat 500 mit 2 rechten Spindeln
---------------------------------------------
Maschine wird bei uns am Lager komplett überprüft
Kurzzusammenfassung:
---------------------------------------------
6 Spindeln (davon 2 x rechts) mit 8.000 U/min und 6 x HSK/Powerlock
Große ЧПУ Powercom mit Touchscreen
Variohauben an Spindel 3 und 5
Ausführliche Beschreibung:
---------------------------------------------

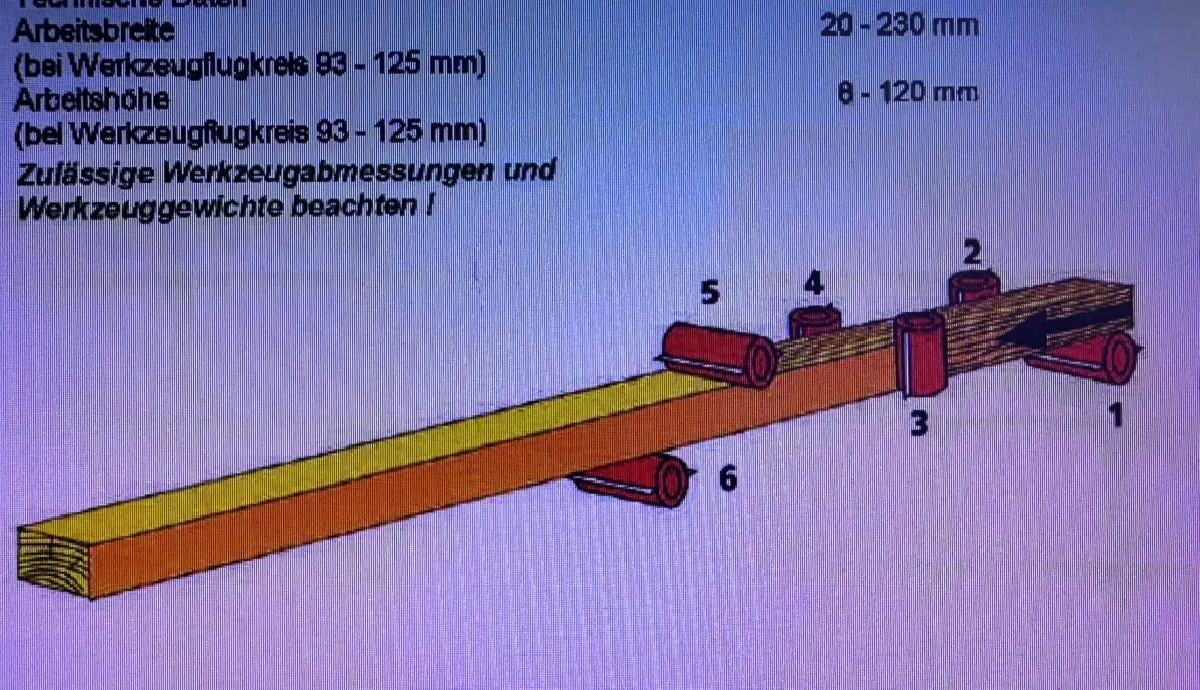

Werkzeuganordnung Nr. 019
---------------------------------------------
1. Werkzeugaufnahme POWERLOCK/HSK
---------------------------------------------
Erste untere Werkzeugaufnahme
inklusive Hochleistungskugellager
Werkzeugflugkreis 125 - 180 mm
In Verbindung mit PowerLock 93 - 180 mm
Verstellweg axial 17 mm
Falzeinrichtung
MarathonCoating vor 1. unterer Werkzeugaufnahme
2. Werkzeugaufnahme POWERLOCK/HSK
---------------------------------------------
Erste rechte Werkzeugaufnahme
inklusive Hochleistungskugellager
Werkzeugflugkreis 93 - 200 mm
Maximale Kehltiefe 35 mm
Verstellweg axial für Spindel 80 mm
Verstellweg axial für PowerLock 55 mm
Verstellweg radial
Min. Werkzeugdurchmesser auf Anschlagebene 93 mm
Max. Werkzeugdurchmesser hinter Anschlagebene 200 mm
3. Werkzeugaufnahme POWERLOCK/HSK
---------------------------------------------
Erste linke Werkzeugaufnahme
inklusive Hochleistungskugellager
Werkzeugflugkreis 93 - 200 mm
Werkzeugflugkreis für Geradmesserköpfe max. 163 mm
Maximale Kehltiefe 35 mm
Verstellweg axial für Spindel 80 mm
Verstellweg axial für PowerLock 55 mm
Druckschuh vor linker Werkzeugaufnahme,
inklusive 2 seitlichen Druckrollen, gefedert
Variohaube (2 Осей):
Zentralverstellung der Druck- und Führungselemente vor und nach linker
Axial und radial CNC-gesteuert
4. Werkzeugaufnahme POWERLOCK/HSK
---------------------------------------------
Zweite rechte Werkzeugaufnahme
inklusive Hochleistungskugellager
Werkzeugflugkreis 93 - 200 mm
Maximale Kehltiefe 35 mm
Verstellweg axial für Spindel 80 mm
Verstellweg axial für PowerLock 55 mm
Verstellweg radial
Min. Werkzeugdurchmesser auf Anschlagebene 93 mm
Max. Werkzeugdurchmesser hinter Anschlagebene 200 mm
Axial und radial CNC-gesteuert
5. Werkzeugaufnahme POWERLOCK/HSK
---------------------------------------------
Erste obere Werkzeugaufnahme
inklusive Hochleistungskugellager
Maximale Kehltiefe 35 mm
Verstellweg axial 40 mm
Geteilter Druckschuh vor oberer Werkzeugaufnahme auf Werkzeugflugkreis
einstellbar und wegschwenkend vom Werkzeug, pneumatisch
Variohaube (2 Осей):
Zentralverstellung der Druck- und Führungselemente vor und nach oberer
Axial und radial CNC-gesteuert
6. Werkzeugaufnahme POWERLOCK/HSK
---------------------------------------------
Zweite untere Werkzeugaufnahme
inklusive Hochleistungskugellager
Werkzeugflugkreis 93 - 225 mm
Maximale Kehltiefe 15 mm
Verstellweg axial 40 mm
Verstellweg radial
Min. Werkzeugdurchmesser zur Tischebene 93 mm
Max. Werkzeugdurchmesser 6 mm unter Tischebene 225 mm
Axial und radial CNC-gesteuert
Alle Werkzeugaufnahmen mit hoher Rundlaufgenauigkeit.
Schmierstellen für die axiale Werkzeugaufnahmebewegung.
Vorschubsystem
---------------------------------------------
Frequenzgeregelter Vorschub, 5 - 30 m/min.
stufenlos regelbar mit Bremse 5 KW
Einzugswalze vor 1. unterem Werkzeug
pneumatisch hoch-tief gesteuert
Durofer Spitzzahnwalzen (Weinig Patent)
mit Tiefenbegrenzer und selbstreinigend
Verstellweg der Vorschubwalzen gegenüber
linker Werkzeugaufnahme, axial 35 mm
Maschinenelektrik
---------------------------------------------
Betriebspannung 400 Volt
(Spannungsbereich 380 x 420 Volt), 50 Hz
Elektrische Ausführung nach DIN VDE 0113,
elektrische Ausrüstung von Industriemaschinen
EN60204, IEC-204-1. Weitere Elektrovorschriften
sind nicht berücksichtigt.
Maschine, Distanz Schaltschrank-Maschine: 2,5 m
Distanz Bedienpult - Schaltschrank: 3,5 m
Maschinenständer, Tisch und Anschläge
---------------------------------------------
Abrichttisch 2,5 m lang (inkl. Fügelineal)
Manuelle Waxilitpumpe zur Tischentharzung.
Eine angetriebene Rolle im Auslauftisch,
210 mm breit, gehärtet
Eine angetriebene Rolle im Maschinentisch,
210 mm breit, gehärtet
Druckrollen und Führungen
---------------------------------------------
Andruckrollen von oben, gefedert
Andruckrollen von oben wegschwenkbar, gegenüber den rechten Werkzeugen
zum einfachen Werkzeugwechsel

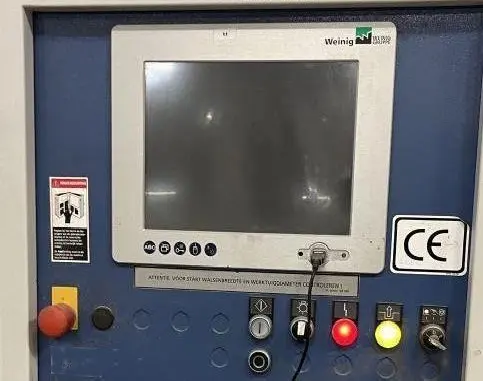

Maschinenbedienung
---------------------------------------------
PowerCom, Touchscreen
Profil - und Werkzeugdatenverwaltungssoftware
Einstellwerte können verrechnet oder abgespeichert werden.
Diese werden an den elektronischen Doppelanzeigen dargestellt.
Touchscreen - Funktion zur grafisch unterstützten Bedienung
Je 10.000 Profil -und Werkzeugspeicherplätze
integrierte Netzwerkkarte zur Anbindung an OptiContro oder weitere PCs
USB - Anschluss zur manuellen Datensicherung
4 axiale CNC-gesteuerte Verstellung und Positionierung der Werkzeugaufnahmen
in Verbindung mit PowerCom, Spindel Nr. 3,4,5,6
4 radiale CNC-gesteuerte Verstellung und Positionierung der Werkzeugaufnahmen
in Verbindung mit PowerCom, Spindel Nr. 3,4,5,6
CNC-gesteuerte Verstellung und Positionierung des Vorschubs hoch/tief
in Verbindung mit der PowerCom
Zentrale Position von Schmierstellen an der Maschinenvorderseite
Sicherheit und Schallschutz
---------------------------------------------
Sicherheits - Vollverkleidung
Leicht hochklappbare Sicherheitshaube mit Fenster deckt
den gesamten Arbeitsbereich ab und schütz vor mechanischen
Bei Anheben der Sicherheitshaube werden Werkzeugaufnahmen
und Vorschub automatisch ausgeschaltet.
Bei CE-Ausführung ist das Öffnen der Sicherheitshaube während
des Automatikbetriebes nicht möglich.
Elektromagnetische Verriegelung der Sicherheitshaube
(erst nach Stillstand der Werkzeuge, ca. 15 Sekunden,
kann die Haube geöffnet werden)
Die Maschine wird mit CE-Zeichen und der dazugehörigen
EG-Konformitätserklärung geliefert.
Veresserte Schallisolation der Sicherheitsvollverkleidung
Eine Innenleuchte in der Sicherheitshaube
Für Auftrennarbeiten z.B. Sägen und Mehrfachprofilieren,
benötigen Sie geeignete Schutzvorrichtungen.
---------------------------------------------
Option: vorhandene Werkzeuge
---------------------------------------------
Option: Weinig / Neumann RF 24 Werkstückrückfördersystem, Lagernummer 2771
---------------------------------------------
