Maschinenart: Tischbohrwerk
Lieferzeit: : kurzfristig

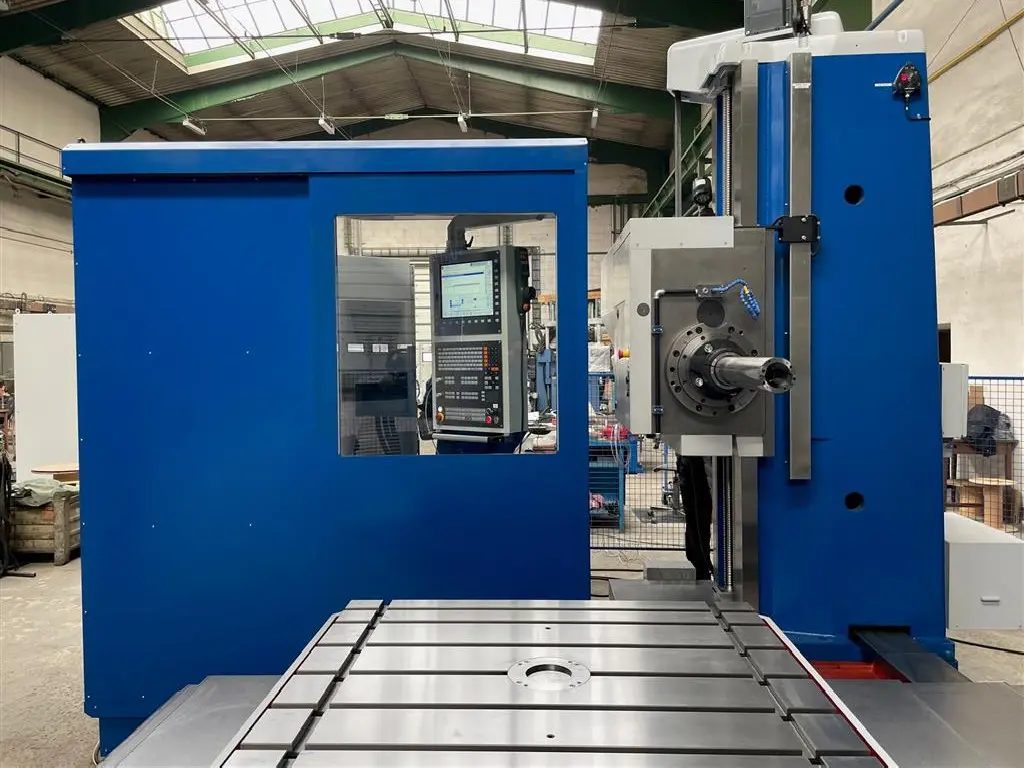

Überholtes CNC Tischbohrwerk TOS WH 10 CNC iTNC 620 Heidenhain
Universelle horizontale Tischbohrmaschine WH 10 CNC mit 4 linearen Achsen und Drehtisch. Inklusive Schiebearbeitsspindel mit max. 2.500 U/min und ISO 50 Spannzange. Genauigkeit entsprechend dem Protokoll der geometrischen Genauigkeit TOS Varnsdorf WH 10 CNC
Maschinenparameter:
Arbeitsspindeldurchmesser 100 mm
Spannzapfen ISO 50
Werkzeugschaft 69871 DIN
Tischquerweg X 1250 mm
Kopfstockvertikalweg Y 1100 mm
Tischlängsweg Z 1000 mm

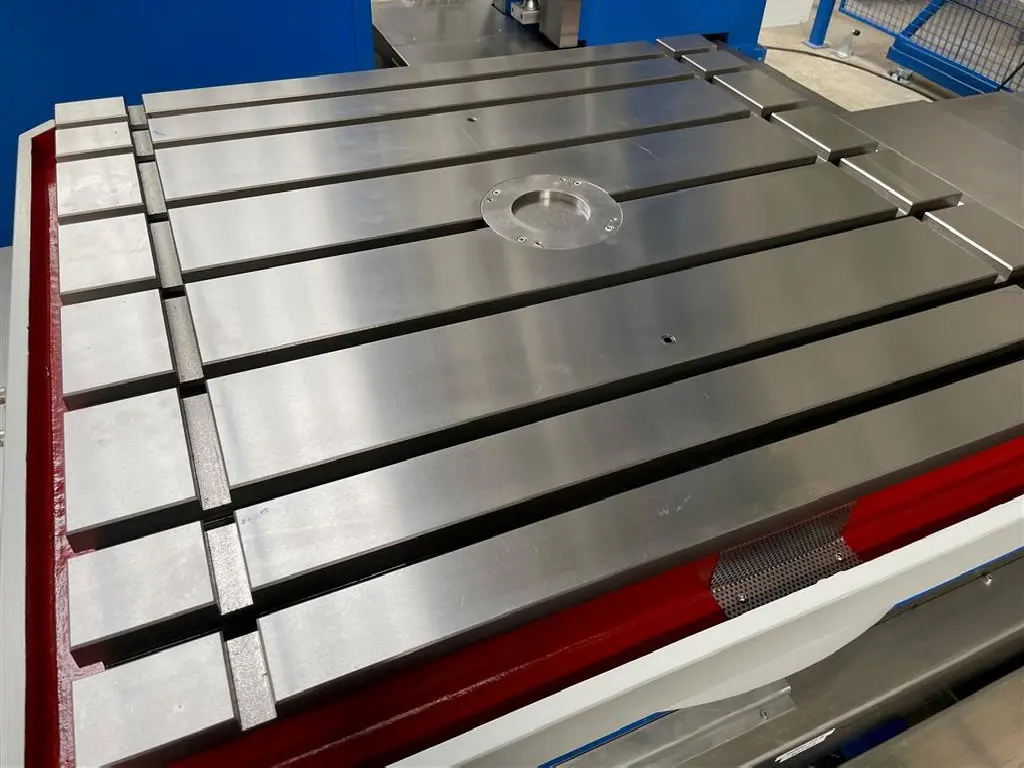

Tischspannfläche 1000 x 1100 mm
Max. Werkstückgewicht 3.000 kg
Mechanische Eigenschaften:
· stabile Gehäuse aus Grauguss
· gehärtete Führungsbahnen
· handgeschabte Auskleidung auf Führungsbahnen-Gegenflächen und Keilriegel aus Biplast-V
· Maschinengeometrie entsprechend Zertifikat der geometrischen Genauigkeit WH 10 TOS Varnsdorf
· 100 mm Arbeits-spindel inklusive Hochgeschwindigkeits-Spindellager FAG, SKF
· Kopfgetriebe mit hydraulischer Gangschaltung für verschiedene Spindelgeschwindigkeiten

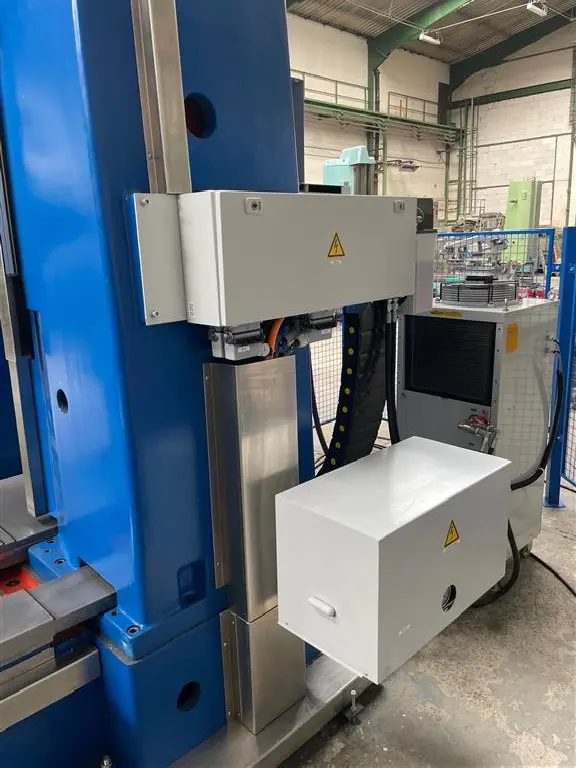

· Spindelölkühlkreislauf ausgestattet mit Kühlaggregat IL Cooler series 400V
· ISO 50 hydraulische Werkzeugspannung von Oto
· Kugelumlaufspindeln der X, Y, Z und W Achsen von KSK Kurim
· Zahnrad und Ritzel für präzise Positionierung des Drehtisches von TOS Varnsdorf
· Hydrauliksystem (Hydraulikaggregat, Rotatiotionssystemkolben, Werkzeugspannung, Schlauchleitungen, Schalter, Armaturen)
· Hydraulische Klemmung des Drehtisches gesteuert durch CNC-System
· Zentralschmiersystem Tribotec (Schmierpumpe, Einheit, Schläuche, Armaturen)
· Teleskopabdeckungen, abgedeckte Kabelträger mit korrosionssicheren Aluminiumkanälen
· Kupplungen und Zahnriemenantriebe
· Auswuchtung der Spindel-Gegengewicht (Seile, Lager)
Elektrische Eigenschaften:
· Steuerungssystem iTNC 620 Heidenhain mit Bildschirm am drehbaren Bedienfeld
· Servomotoren Siemens 1FKZ 100…(5 Stück)
· Siemens Spindelmotor 1PH8135... - 18,5 kW
· Treiber für Spindelmotor Heidenhain UM114D
· Linthmaßstäbe Heidenhain für X, Y und Z Achse
· Drehgeber Heidenhain für die Positionierung des Drehtisches ROD 480/3600
· Drehgeber am Spindel für Orientierungsstopp und Gewindefunktionen Heidenhain TTR ERM
· Elektrischer Schaltschrank Ritall ausgestattet mit Rittal-Kühleinheit und geschweißtem Gestell für bodenstehende Aufstellung
· Verkabelung und neue elektrische Komponenten
· Mehrstufige Grenzschalter Balluff
· Arbeitslicht
· Elektrischer Prüfbericht, technische Dokumentation
· CE-Zertifikat für elektrischen Schaltschrank
· Zertifikat der geometrischen Genauigkeit WH 10 Tos Varnsdorf
· Spindel-Kugelstab-Testprotokoll, Linearmaßstabsgenauigkeitsprotokoll
· Kühlung des Arbeitsraums am Spindelkopf (Tank, Pumpe, Schläuche)
· Arbeitsspindelträger mit Messingbuchsen SP200 Tos Varnsdorf
· Heidenhain Optionen Nr. 8, 19 und 20
· Heidenhain HR510 Handrad
· Heidenhain Linearmaßstäbe-Upgrade auf LC115-Serie für X, Y und Z Achse
· Späneförderer in Betonfundament entlang der X-Achse
· Umzäunung um Maschine und Bedienschrank mit Schiebetüren, CE-Zertifikat
· Nur Bedienschrank mit Schiebetüren
· Automatischer Werkzeugwechsler TOS Varnsdorf AVN 40
· Drahtlose Tastsonde Heidenhain TS 460 + Empfänger
· Maschinenzerlegung, Schutz, Verpackung und LKW-Ladung
· Maschineninstallation
· Verankerungsmaterial
· Verlängerung der 12-monatigen Garantie um weitere 12 Monate
Garantie: 12 Monate nach Unterzeichnung des Abnahmeprotokolls beim Kunden.
Lieferbedingungen: 10 Wochen nach Vertragsunterzeichnung
Vorbehaltlich des Zwischenverkaufs, INCOTERMS 2020
Zahlungsbedingungen: 50% Anzahlung nach Vertragsunterzeichnung 40% Anzahlung nach Protokollübernahme 10% Restzahlung nach Protokollübernahme beim Kunden
Angebotsgültigkeit: 3 Monate
